Einige Fragen und Schwierigkeiten bei der Installation von LED-Streifen tauchen dabei immer wieder auf. LEDs leuchten nicht gleichmäßig hell, verlieren mit der Zeit an Helligkeit oder Farbe, flackern oder leuchten zum Teil auch gar nicht. In vielen Fällen ist eine fehlerhafte Installation die Ursache. Hier ist die Top-5 der häufigsten Fehler:
1) Zu lange LED-Ketten
Gerade bei Projekten, wie der indirekten Beleuchtung werden nicht selten viele Meter an LED-Streifen verbaut. Wichtig ist hierbei, dass nicht lange Ketten gebildet werden, sondern regelmäßig neu Strom in die Installation eingespeist wird. Warum?
Das hat im Wesentlichen 2 Gründe:
Je länger die LED-Kette wird, desto größer ist auch der Spannungsabfall über die Länge. Ab 5 Metern können dann erste Helligkeitsverluste durch zu geringe Spannung an den LEDs entstehen, so dass der LED-Streifen nach hinten hin dunkler wird. Moderne LED-Streifen mit eingebauten Konstantstromquellen (KSQ) können diese Verluste kompensieren, so dass auch etwas längere Ketten möglich sind. Allerdings sollten man auch hier nicht zu weit über die 5-Meter-Grenze hinausgehen, denn es gibt noch einen 2. Grund.
Die Strombelastung steigt mit der Länge der LED-Kette. Die recht dünnen Leiterbahnen auf den LED-Streifen sind aber nur bis zu einer bestimmten Stromstärke ausgelegt, so dass es hier zu einer Überlastung und damit starken Erwärmung bis zum Defekt kommen kann.

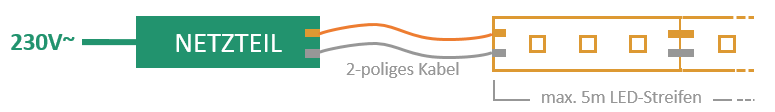

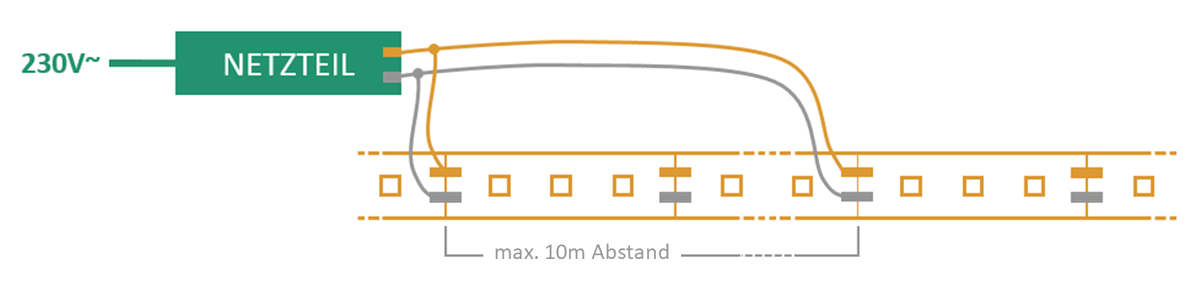

Unser Rat daher: Bauen Sie die LED-Installation so auf, dass möglichst keine LED mehr als 5m von einer gelöteten Spannungseinspeisung entfernt ist. Da die LED-Streifen meist auf 5m Rolle gehandelt werden, sind hier entsprechende Anschlusskabel bereits angelötet. Ansonsten kann das Team LED-Studien auch für Sie auf Maß konfektionieren.
Dies gilt umso mehr, je geringer die Betriebsspannung der LEDs ist. Daher empfiehlt es sich, größere Installation stets mit 24V und nicht nur mit 12V Komponenten zu planen. Bei 12V hat man die doppelte Stromstärke und damit einen noch viel schnelleren Spannungsabfall. Gerade bei längeren Strecken, wie z.B. der indirekten Raumbeleuchtung ergeben sich dann Probleme. Weiter wichtige Tips zum Aufbau einer indirekten Beleuchtung sowie einen Online-Konfigurator, bietet unsere Themenseite für Indirekte Beleuchtung.
Mehr Spielraum haben Sie ggf. bei LED-Streifen mit eingebauten Konstantstromquellen (KSQ). Die KSQ versorgen die LEDs mit dem korrekten Strom und können Spannungsabfälle so bis zu einem gewissen Grad ausgleichen. Mitunter erweitert sich hier die „5m Faustregel“ zu einer „8m“ oder „10m Faustregel“. Je nach LED-Band.
2) Schlechte Verbindung durch Plastik-Schnellverbinder
Plastik-Clips mit kleinen Kontakten wirken wie eine schnelle, einfache Lösung, LED-Streifen mit Strom zu versorgen. Leider sind Sie eine absolut unzuverlässige Lösung und wir von LED-Studien haben keine guten Erfahrungen damit gemacht. Die meisten Plastik-Verbinder sind mechanisch sehr einfach gelöst und bieten einen zu geringen Druck der Mini-Kontakte an den Lötstellen des LED-Streifens.
Schwierigkeiten entstehen auch, wenn Sie passgenaue Stücke des LED-Streifens benötigen. Fertigungsbedingt ist bei LED-Streifen alle 50cm immer eine dickere Verbindung mit etwas Lötzinn, weil die Hersteller hier die kurzen 50cm-Stücke zusammenfügen. An einer solchen Stelle bekommen Sie die Plastik-Clips oft gar nicht aufgesetzt.
Hauptproblem der Schnellverbinder aus Plastik ist aber die geringe Leitfähigkeit. Mini Metallstifte mit mehr oder weniger Kontakt zur Lötstelle auf den LED-Streifen sollen dann Ströme von teilweise mehreren Ampere transportieren. Das geht in den seltensten Fällen gut und eine Überhitzung der Plastik-Clips ist die Folge. Nach einiger Zeit kann diese mickrige Kontaktstelle zudem noch korrodieren, was schnell zum völligen Ausfall der Verbindung führt.
LED-Studien empfiehlt daher (zumindest bei allen Installationen über 1m Länge) eine klassische Lötverbindung als einzig zuverlässige Alternative. Auf Wunsch können wir alle notwendigen Lötarbeiten für Sie durchführen.
3) LED-Streifen werden zu heiß
Das ist ein Klassiker! Auch wenn LEDs sehr effizient arbeiten und das Licht der LEDs keine Infrarot-Strahlung (Wärme) enthält: LEDs werden auch heiß! In den letzten Jahren sind immer leistungsstärke LEDs am Markt erschienen und speziell bei diesen muss auf ein gutes Wärmemanagement geachtet werden. Das bedeutet: Die LED-Streifen sollten auf ein Metall geklebt werden, dass die entstandene Verlustwärme aufnehmen und abstrahlen kann!
Sind die LED-Streifen hingegen nur auf Gipskarton, Holz, Kunststoff, Styropor o.ä. geklebt, dann überhitzen die LED-Chips und verlieren mit der Zeit ihre Helligkeit und auch die Farbe. Das passiert gewöhnlich über einen längeren Zeitraum, aber bereits nach einigen Monaten im Betrieb werden Sie Helligkeitsverluste wahrnehmen.

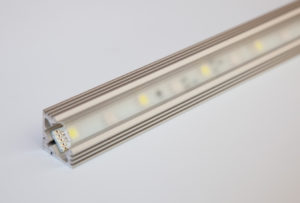

Daher: Immer die LED-Streifen auf ein Metall aufkleben. Am besten eignet sich eloxiertes Aluminium, da durch das Eloxal auch jedweder Kurzschluss verhindert wird, der durch die Lötkontakte der LED-Streifen auf blankem Metall entstehen könnte. Am Markt sind zahlreiche Profile aus eloxiertem Alu speziell für LED-Streifen verfügbar. Eloxierte Bleche oder Standard-Profile (z.B. aus dem Baumarkt) funktionieren natürlich auch.
4) LED-Streifen werden geknickt oder zu stark gedrückt
LED-Streifen sollten stets sehr sorgsam behandelt werden! Die häufigsten Ausfälle enstehen durch unsachgemäße bzw. zu rabiate Installation der Streifen. So sollten LED-Streifen, wenn überhaupt, nur sehr, sehr sorgsam gebogen und keinesfalls geknickt werden. Ab und an ist man versucht, bei Ecken den LED-Streifen irgendwie herum zu führen. Ist ein entsprechend großer Radius gegeben kann man das sehr vorsichtig durchführen. Folgendes Bild zeigt das Problem:
Wie bei vielen Installationen ist der LED-Streifen hier in Aluprofilen verlegt und stößt dann auf eine Ecke. Es ist unmöglich, den LED-Streifen innerhalb des Profils um 90° zu führen. Die Profile werden also vorher abgesägt, so dass das LED-Band gekippt um die 90° gelegt werden kann. Im Beispiel oben ist der „gerundete Knick“ im LED-Band zumindest an einer Stelle, wo gerade keine LED und kein Widerstand sitzt. Dennoch stehen die Lötkontakte der LEDs vor und nach dem „Knick“ unter deutlich erhöhter Belastung und es kann passieren, dass sich die Lötkontakte im Betrieb lösen. Zudem hängen nun 8 LEDs quasi in der Luft und haben keinerlei Wärmeableitung durch das Aluprofil mehr. Auch das kann zu Defekten führen.
Fangen Sie derartige Bastelleien am besten gar nicht erst an, sondern fertigen Sie Eckverbindungen professionell mit kurzen, verlöteten Kabelverbindungen an. Moderne LED-Streifen lassen sich in sehr kurzen Abständen (meist 5-10cm) jeweils auftrennen und neu verlöten.
Ein andere Fehler ist das zu starke Drücken der LEDs beim Einkleben der LED-Bänder. Üben Sie hier nur leichten Druck aus und drücken Sie keinesfalls mit großer Kraft direkt auf LEDs oder Widerstände. Dabei können Sie die kleinen Bauteile leicht wegdrücken und die Lötkontakte aufbrechen. Stärkeren Druck können Sie an Zwischenstellen (wo nur Band und keine Bauteile sind) ausüben oder mit einem etwas großflächigeren Hilfsmittel (größerer Radiergummi, breiteres Stück aus Weichholz o.ä.).
5) LED Controller wird überlastet oder falsch angeschlossen
Immer wieder passiert es einigen Anwendern, dass Sie die Leistung ihrer LED-Installation unterschätzen und zu viele Meter LED-Streifen an einfache LED-Controller hängen. Die Controller werden dadurch gewöhnlich zerstört! Führen Sie daher immer folgende Rechnung durch:
Setzen Sie z.B. unsere RGBW-LED-Streifen mit 23 Watt/m auf einer Strecke von 20m ein, dann ergibt sich eine Gesamtleistung von bis zu 460 Watt (wenn alle Farben und Weiß mit voller Helligkeit leuchten). Geteilt durch 24 Volt ergibt sich eine Stromstärke von fast 20 Ampere, also 5 Ampere pro Kanal (R, G, B & W)! Für kleinere LED-Controller ist diese Strombelastung viel zu hoch.
Im LED-Studien-Shop finden Sie aber LED-Controller mit entsprechender Leistung. Für noch größere Installationen können dann zusätzlich Repeater verwendet werden.

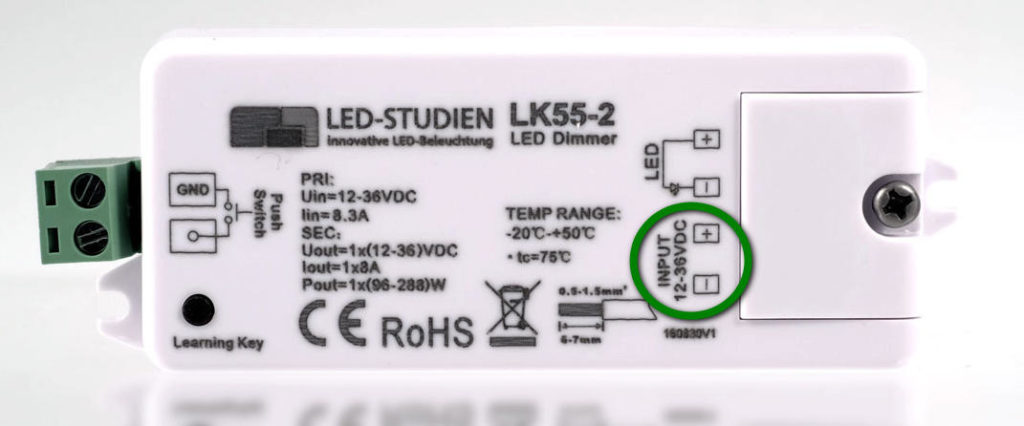

Achten Sie unbedingt auf die korrekte Polung beim Anschluss der Controller an Netzteile! Vergewissern Sie sich genau, wo am Controller der Eingang für die Kabel vom Netzteil ist und vertauschen Sie dort keinesfalls Plus und Minus! Während LED-Streifen auch mal eine Verpolung verkraften, sind Controller sofort zerstört, wenn Plus und Minus vertauscht werden, oder Netzteilkabel am Controller-Ausgang angeschlossen werden (da, wo eigentlich die LED-Streifen hingehören) oder an den Eingang für ein eventuelles externes Steuersignal (PUSH-Switch, 1-10V usw.). 12 Volt oder 24 Volt am falschen Anschluss zerstört einen Controller unwideruflich.
Hier finden Sie nochmals alle hilfreichen Links aus dem Text:
LED-Studien-Shop
Moderne LED-Streifen mit eingebauten Konstantstromquellen (KSQ)
www.indirekte-beleuchtung.com
Profile aus eloxiertem Alu speziell für LED-Streifen
Netzteile
RGBW-LED-Streifen mit 23 Watt/m
LED-Controller mit entsprechender Leistung
Hallo LED-Spezis,
Ich experimentiere zur Zeit mit LED-Chips von 10 bis 100W auf dem Schreibtisch. Erstaunt hat mich die enorme Wärmeentwicklung. Für die 100W LED ist offenbar auch ein (blanker) Alu Kühlkörper von 300x150mm mit Kühlrippen (20mm) zu wenig. Nach einiger Zeit wird sie so heiß, dass ich sie auch nicht mehr kurzzeitig anfassen kann.
Auch die 10W LED braucht ein ordentliches Blech bei voller Leistung. Da wundert mich, dass eine 15W LED mit G9-Fassung für 230V in einem Plastikkolben kaum warm wird. Haben Sie eine Erklärung?
Freundliche Grüße!
Wolfgang Babanek
Hallo Herr Babanek,
das ist eine sehr gute Frage. Es steht zu befürchten, dass speziell bei sehr leistungsstarken Retrofit-Leuchtmitteln ein gutes Wärmemanagement kaum beachtet wird. D.h. es gibt dort schlicht keinen Kühlkörper, der die Wärme der LEDs aufnimmt und daher spüren Sie auch keine Wärme am Gehäuse. Die Verlustwärme verbleibt in den LEDs (oder einem viel zu klein dimensionierten internen Kühlkörper) und damit werden diese Leuchtmittel wohl keine sehr lange Lebensdauer haben.
Man sieht ab und an einige WENIGE Retrofit, bei denen das Wärmemanagement bedacht wurde und wo dann ein richtiger Kühlkörper unten im Sockel integriert wurde. SORAA macht das z.B. recht gut.
Mit freundlichen Grüßen,
Dennis Jackstien
Hallo!
Ich habe den Controller LK55-2 an einen Trafo (7,5…13Vdc) angeschlossen. Es sollten damit zwei 8Watt LED Lampen betrieben werden. Mein Problem ist nun, dass diese Lampen nicht leuchten. Was habe ich falsch gemacht? Sind die 16Watt für den Controller zu wenig? Wenn ja, kann ich dies mit einem Widerstand ausgleichen? Benötigen Sie weitere Informationen um mein Problem lösen zu können?
Hallo Herr Blank,
der LK55-2 ist ein LED-Dimmer für Konstantspannung (CV). Üblich sind 12V oder 24V. Ihr Trafo ist – da variable Spannungsangabe von 7,5 – 13 VDC – für Konstantstrom (CC) ausgelegt, vermute ich mal ganz stark. D.h. er wird eine feste Stromstärke (z.B. 700mA) augeben und das wird nicht in Kombination mit dem LK55-2 funktionieren. Eventuell wird der LK55-2 dabei auch beschädigt.
Viele Grüße,
Dennis
PS: Derartige Fragen bitte per Mail an uns richten! Wir schauen nicht täglich hier in den Blog.
Moin, ich habe mich nie mit den led streifen beschäftigt, aber jetzt 5 m in meinem Auto verbaut. Da es 220 Volt Input und 12 v Output hat hab ich es direkt an 12 v angeschlossen. Jetzt leitet es dauerhaft blau und lässt sich über die Fernbedienung gar nicht ansteuern. Zum ausschalten zieh ich den Strom vom Empfänger ab. Wo ist der Fehler? L und nl sind korrekt verkabelt. Kann mir hier wer weiter helfen? Danke im voraus
Das klingt so, als ob der RGB-LED-Controller mit der Aktion aus dem Spiel genommen wurde. Das LED-Band (und da nur die blauen LEDs) sind jetzt direkt an 12V angeschlossen und leuchten halt ungedimmt mit 100%. Was soll jetzt aber die RGB-LEDs steuern, wenn da gar kein Controller mehr zwischengeschaltet ist? Da müsste z.B. einer unserer LK55 dazwischen mit einer Fernbedienung, damit das wieder Sinn ergibt.
Hallo ich habe mir ein Bett gekauft wo sich im Kopfteil ( besteht alles aus Leder) ein LED Streifen befindet( der streifen klebt auch auf Leder)… der Streifen wird aber ziemlich heiß. Ist das gefährlich? Bzw warum wird der so heiß? Danke im voraus
Hallo Frau Hartl,
eine Brandgefahr besteht wahrscheinlich nicht – aber keine Garantie dafür von unserer Seite! In jedem Fall werden die LEDs hier massiv unter der Wärme leiden und nicht sehr lang halten.
Sie haben selbst bei den besten LED-Bändern immer noch ca. 50% Verlustleistung, die nahezu vollständig in Wärme umgewandelt wird. 50% sind deutlich besser als z.B. bei Glühlampen (hier sind es 90 – 95% Verlust), aber 50% bedeuten halt immer noch, dass z.B. bei einem LED-Band mit 20 Watt ganze 10 Watt in Wärme umgewandelt werden.
Weiterhin gibt es natürlich noch LED-Bänder (billige) mit deutlich schlechterer Effizienz, wo auch mal 70 oder gar 80% in Wärme umgewandelt werden. Bei farbigen LED-Bändern (RGB) ist das generell so, denn diese sind nie besonders effizient.
Montieren Sie das LED-Band in einem Aluprofil und kleben Sie dann das Profil auf das Leder.
Viele Grüße,
Dennis
Hallo ich habe mir ein 5 Meter led Strip in mein Auto verlegt es direkt an die 12 V (wofür es vorgesehen ist) angeschlossen also ohne Netzteil. Wenn der Motor aus ist leuchtet es normal und man kann es steuern über den Controller alles gut , aber wenn der Motor an ist wird es in einer Farbe sehr dunkel ( man kann es auch nicht mehr steuern ) woran könnte das liegen?
Mfg
Ich hätte vermutet, dass der Streifen hell wird, aber je nach Elektronik kann das auch anders sein. Der Grund ist recht einfach. LED-Streifen sind für 12V ausgelegt und bei laufendem Motor hat man keine 12V, sondern deutlich mehr, meist bis 14V und es kann Spannungsspitzen geben bis zu 20V. Damit wird die Lebensdauer der LEDs stark beeinträchtigt.
Moin ich habe hinter meinen TV ein led Band was ich über die handy app steuern kann nun habe ich jetz ein problem und zwar blinkt das led Band jetz weiß und ich kann nix mehr machen woran könnte es liegen ?
Hallo Lucas,
so aus der Ferne kann man das nie mit Sicherheit sagen, aber klingt nach Defekt am Controller. Wenn es ein System mit separatem Netzteil ist, mal den Controller aus dem Spiel nehmen und das LED-Band zum Test direkt am Netzteil anschließen.
Hallo, ich habe mir einen Bluetooth-LED-Streifen steuerbar via App zugelegt mit USB-Anschluss und da mein Smart TV USB Anschluss hat, habe ich die Streifen als Hintergrundbeleuchtung an meinen TV angebracht. mein Problem ist nun, dass wenn der TV abends ausgeschaltet wird (ist also im Stand by Betrieb) die LED auch aus gehen, aber in der Nacht die LED wahllos sich ein und wieder ausschalten. Wie kann man das Problem beheben? Oder woran liegt das?
Hallo Dagmar,
aus der Ferne lässt sich das nicht zweifelsfrei beurteilen, aber die Vermutung ist doch recht eindeutig: Der Controller für deine LED-Streifen ist kaputt und da hilft nur Austausch.
Viele Grüße,
Dennis
Hallo, ich habe mir 10m LED bestellt (2x5m) die mit einem Adapter verbunden sind. Ich habe sie unter meinen Schreibtisch und unter mein Bett gekleb. Gestern ging alles wunderbar aber als ich sie heut anschalten wollte ging gar nichts mehr. Ich habe alles aus und ein gesteckt, die Batterie in der Fernbedienung gewechselt…
Wenn ich mit dem Finger auf das LED band drücke leuchten die Lämpchen aber noch. Ich habe sie erst seit 2 Tagen und ich weiß nicht was zu tun ist. Über einen Hilfreichen Kommentar würde ich mich sehr freuen.
Hallo Niklas,
da ist irgendwo ein Lötkontakt defekt, wenn die LEDs beim draufdrücken noch reagieren. Schon ab Werk schlecht verlötet (also Billigware) oder beim Installieren zu krass auf das LED-Band gedrückt, so dass ein Lötkontakt gebrochen ist.
Solche Adapter / Steckverbinder sind sowieso immer Schrott, da das oxidiert und dann mit der Zeit der Kontakt schlechter wird oder ganz abbricht. Aber nach 2 Tagen?
Viele Grüße,
Dennis
Hallo,
ich will 2 x RGB CCT (je 3m) mit einer Unterbrechung von ca. 2,5 m anschließen.
Ich habe mir gedacht von Controller zum ersten Streifen (ca. 2,5m Kabel), dann nochmal ca. 2m Kabel weiter zum zweiten Streifen.
Oder muss ich für jeden separat mit dem Controller verbinden, sprich dann muss ich für den ersten ca. 2,5m Kabel und für den zweiten ca. 5m Kabel legen.
Ich will sowieso beide zusammen steuern,
Es sind 24V Streifen, Netzteil ca 10A und Kabel ist AGW22 6 adrig.
Gruß
Vorab Danke für Antwort
Enrico
Hallo Enrico,
besser wäre der separate Anschluss beider Teilstücke, aber gesamt 6m wären auch in Reihe vermutlich noch okay – wenn’s kein Billig-LED-Streifen ist!
AWG22 ist zumindest für das PLUS aber zu knapp, denke ich. Kannst du mit unserem Tool ja mal überprüfen.
Viele Grüße,
Dennis
Hallo zusammen.
Warum funktioniert bei mir, nach Verlegung am Fenster mit 3 Eckverbindern, der LED Streifen nicht gleichmäßig? Das heißt: Alle Stücke leuchten prima in Blau; schalte ich dann um wechselt aber nur der erste Teil die Farbe und die weiteren 3 Teilstücke hinter den Verbindern leuchten gar nicht, bzw. wenn, dann in einer anderen Farbe
Danke vorab für Eure Infos
Gruß, Stefan
Hallo Stefan,
diese Art Steckverbinder, Eckverbinder usw. für LED-Streifen sind generell sehr unzuverlässig. Bei Dir werden da die anderen Farben (außer Blau) nicht sauber durchkontaktiert und deswegen leuchtet da nichts mehr. Du kannst versuchen, da an den Steckerchen etwas rumzudocktern – mal öffnen, säubern, neu probieren – aber das bleibt immer eine Schwachstelle. Irgendwann korrodiert das meistens und dann ist die Verbindung wieder futsch. Im schlimmsten Fall hast du noch so einen minimalen Restkontakt, wo dennoch die komplette Leistung rüber geht, was den Steckverbinder dann massiv erwärmen kann bis hin zum klassischen Kabelbrand.
Daher wird bei unseren Projekten ALLES gelötet. Solche Steckverbinder sind vielleicht noch vertretbar, wenn man da wenig Leistung hat und nur 1m LED-Band verlegt. Aber für alles größere mit ein bißchen Stromstärke ist das keine vernünftige Lösung.
Viele Grüße,
Dennis
Hallo,
ich habe hier ein Problem bei einem LED Band für Außen, das in einem rechteckigem Gummischlauch verklebt ist. 50m lang mit RGB Controller. Eingestellt ist nur eine Farbe, sprich, es ist kein Farbwechsel eingestellt. Farbe Lila leuchtet dauerhaft. Seit heute leuchtet nach ca. 10 m ein Teilstück von ca. einem Meter Rot.
Die Farbe Lila wird durch Rot und Blau gemischt. Wenn Sie ab 10m nur noch Rot leuchten haben, wird da der Blau-Kanal hinüber sein. Also eine defekte Lötstelle da bei Blau auf dem LED-Band. Da es sich nach Ihrer Beschreibung um ein 230V LED-Band handelt, kann ich Ihnen da nicht empfehlen, selbst mit dem Lötkolben den Fehler zu beheben. Sie sollten das Band beim Lieferanten reklamieren.
