Der große Samsung LED-Test

Worum geht es hier? Alle Samsung-LEDs sind sicher schwer zu testen und schon gar nicht zu vergleichen. Es geht hier um eine Auswahl von 6 unterschiedlichen, weißen SMD-LEDs im Mid-Power-Bereich. Samsung hat verschiedene Bauformen und mit unterschiedlicher Pin-Anzahl im Angebot.

Mid-Power-LEDs sind meist im Gehäuse 5252 (5050) oder 3528 enthalten. Diese werden auch PLCC6 bzw. PLCC4 bezeichnet. Eine Übersicht der Samsung-LEDs ist hier zu finden: www.samsungled.com Die Zahl der Pins ist auch unterschiedlich. Währen bei den PLCC4 meist 4 Pins an der LED sind, können es bei den PLCC6 2 oder auch 6 Stück sein. Interessanter Weise haben die neueren und auch helleren LEDs 2 Chips im Gehäuse, die mit bis zu 100mA betrieben werden während die älteren Modelle mit 3 Chips 3x20mA vertragen (typische Werte). Hier nun die LEDs, die verglichen werden:

Folgende LEDs sind im Test:

Typ	Farbe	Lumen
SPMWHT520 N2BA A0S0	kaltweiß 8200-15000K	10cd/100mA
SPMWHT520 N2BA B0S0	weiß 6000-8200K	10,2cd/100mA
SPMWHT520 N2BA E0S0	warmweiß 3200-3800K	9cd/100mA
SLSNNWW815TS MAUS	warmweiß 3200-3800K	4,2cd/60mA
SLTCRI2502AN EAPSSS	weiß 6000-8200K	7,6cd/100mA
SLTCRI2502AN SSRSSS	warmweiß 3800-4600K	7,6/100mA

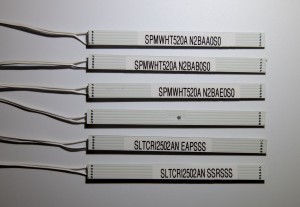

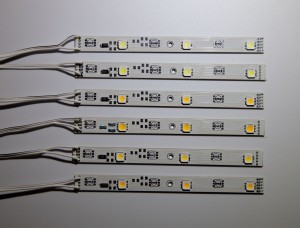

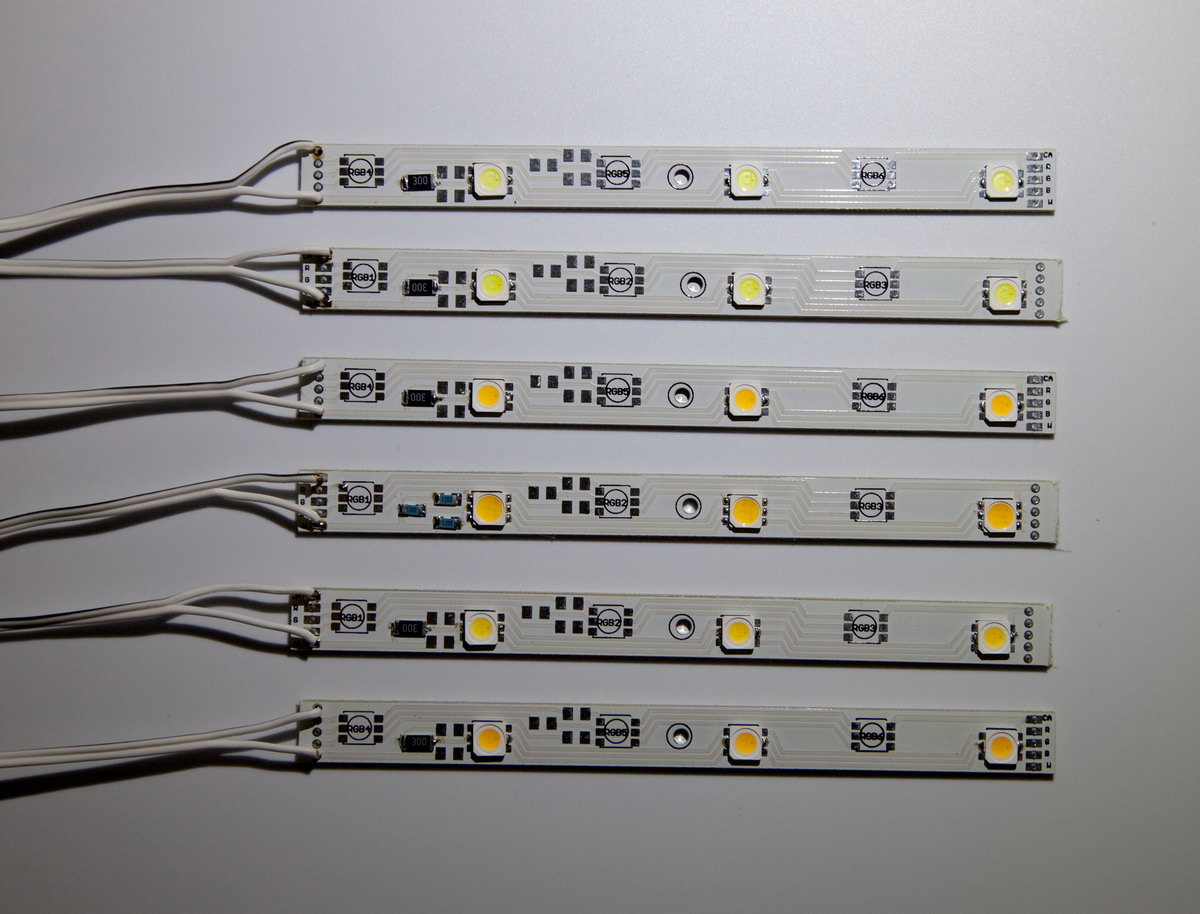

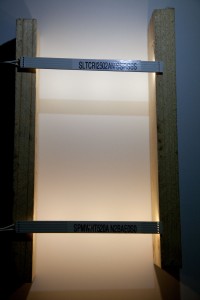

Die folgenden Bild-Paare zeigen links immer das Vergleichs-Foto und rechts ein aufgehelltes Foto, das die Beschriftung der LEDs zeigt. Beim nicht beschrifteten LED-Streifen handelt es sich um die SLSNNWW815TS.

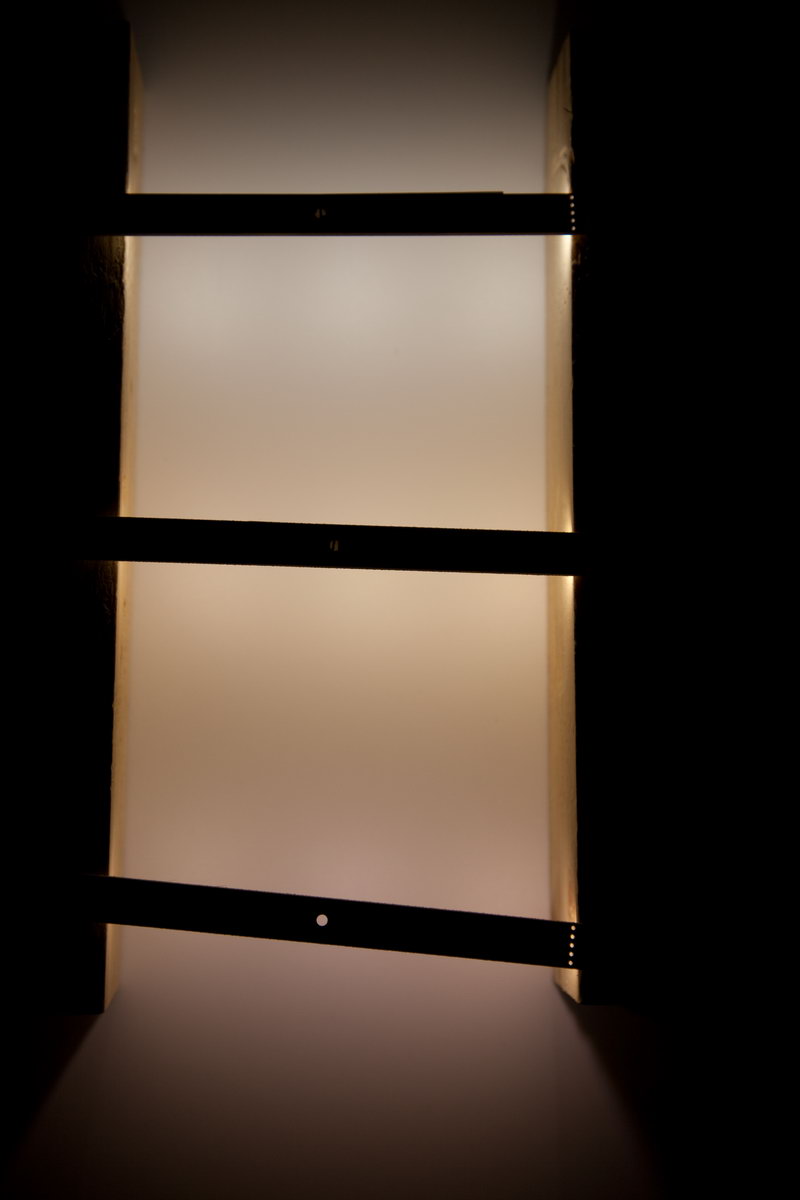

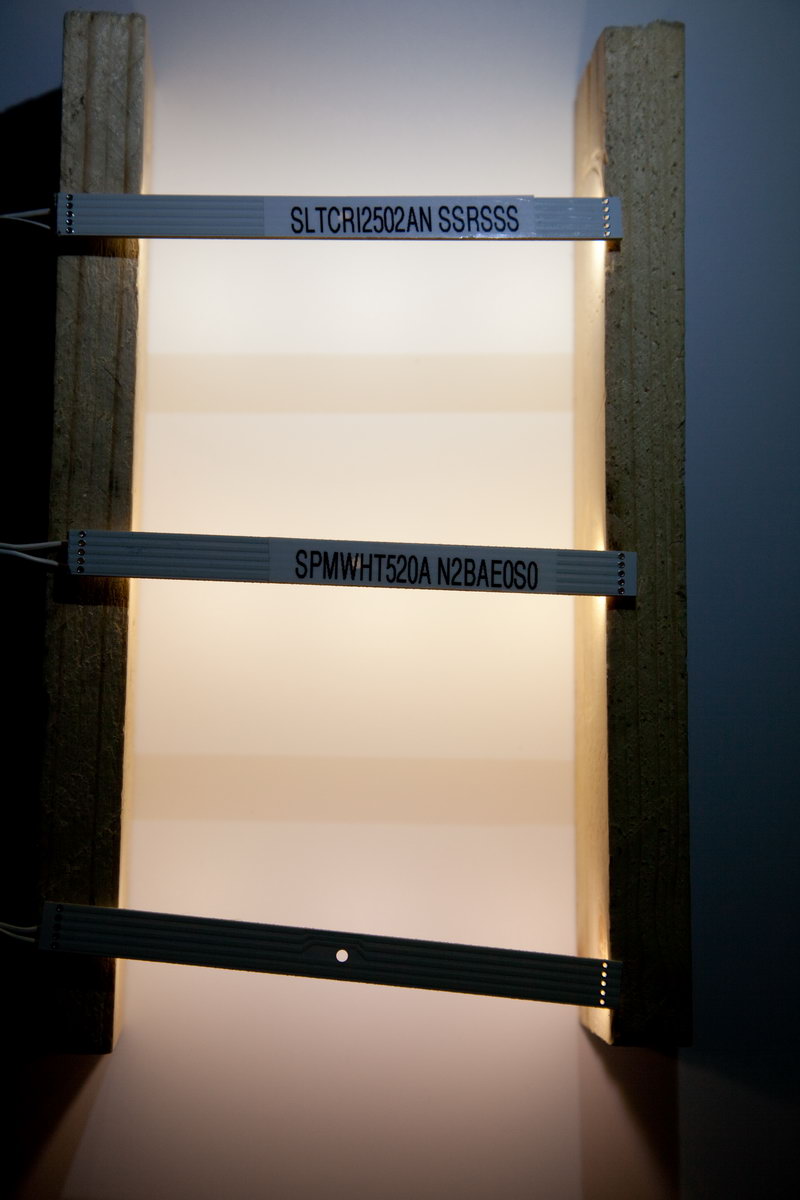

Zuerst vergleichen wir die warmweißen LEDs. Die Helligkeitsunterschiede sind deutlich sichtbar und korrespondieren it den Angaben im Datenblatt (im Verhältnis). Vergleicht man die CRI-LED mit der SPM in warmweiß sieht man auch noch einmal deutlich den Farbunterschied. Die CRI-LED wirkt kalt dagegen.

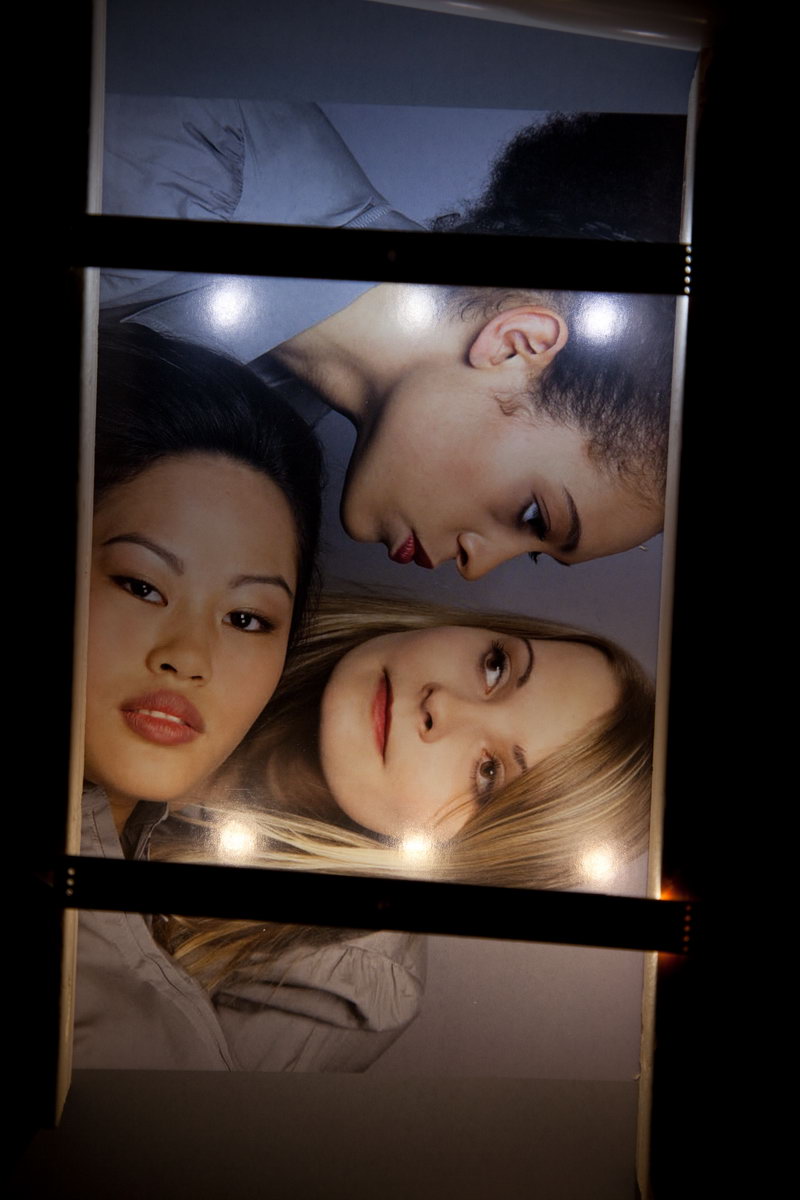

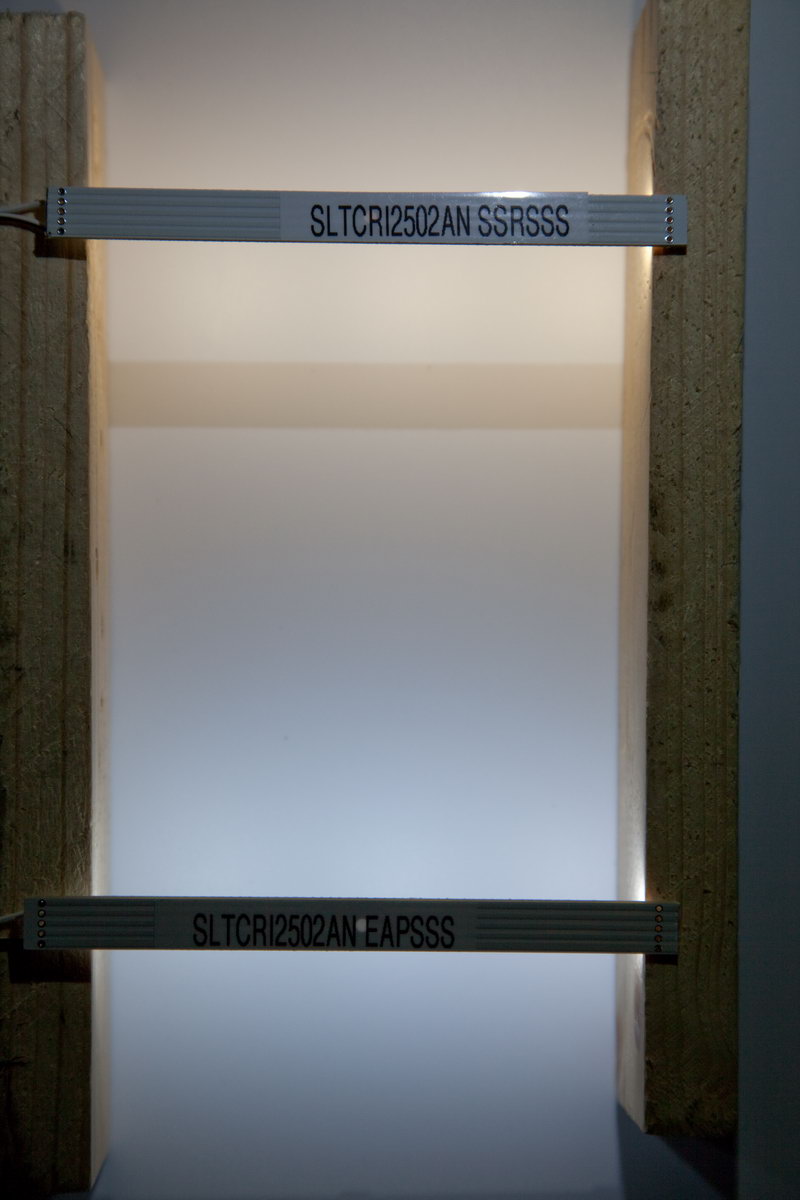

Als nächstes sind die beiden CRI-LEDs (warmweiß/kaltweiß) im Vergleich. Zusätzlich wurden noch Fotos mit einem Blid gemacht, um die Wirkung der LEDs beurteilen zu können. Man sieht deutlich, dass die Farben des Bildes durch die LEDs verfälscht werden. Erklärbar, liegt doch der CRI-Wert dieser speziellen CRI-LEDs auch nur bei 80-85. Vom optischen Eindruck dieses Fotos würde die warmweiße LED eine bessere Lösung darstellen. Einige Kombinationen im Foto zeigen die Wirkung der LEDs.

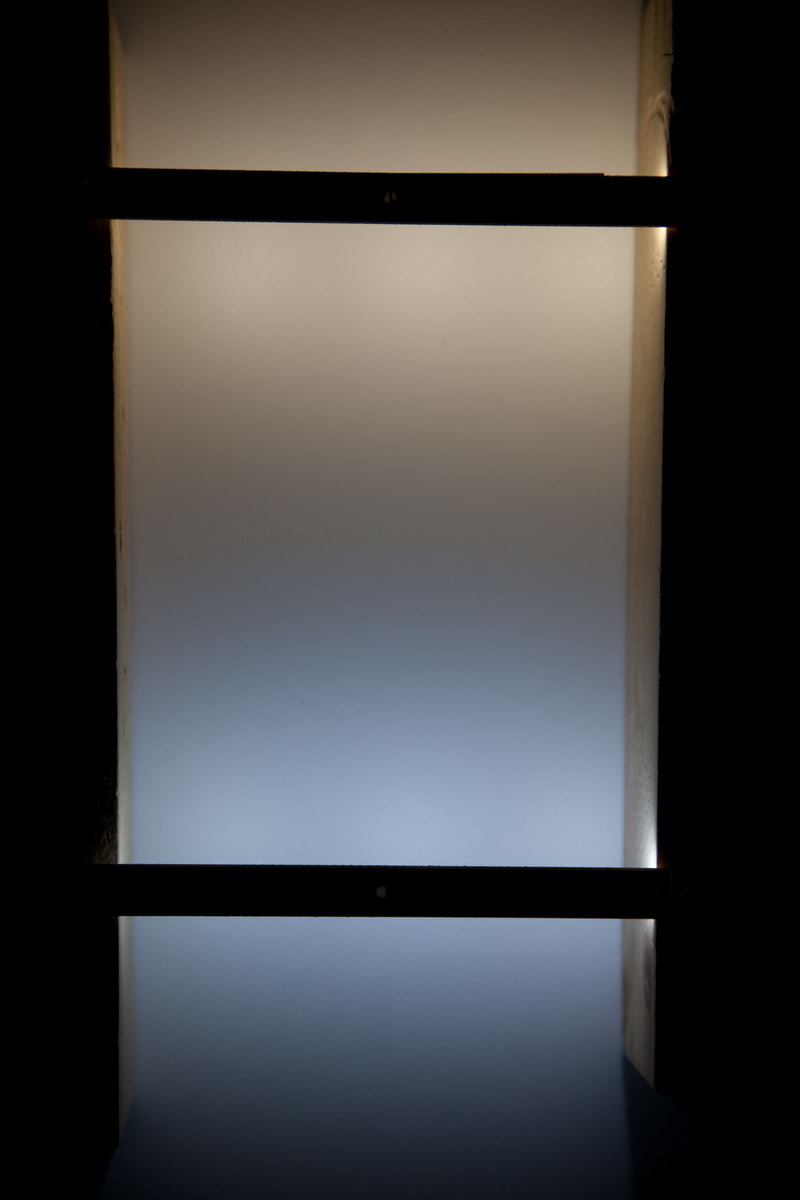

warmweiße und kaltweiße CRI-LED jeweils unten/oben

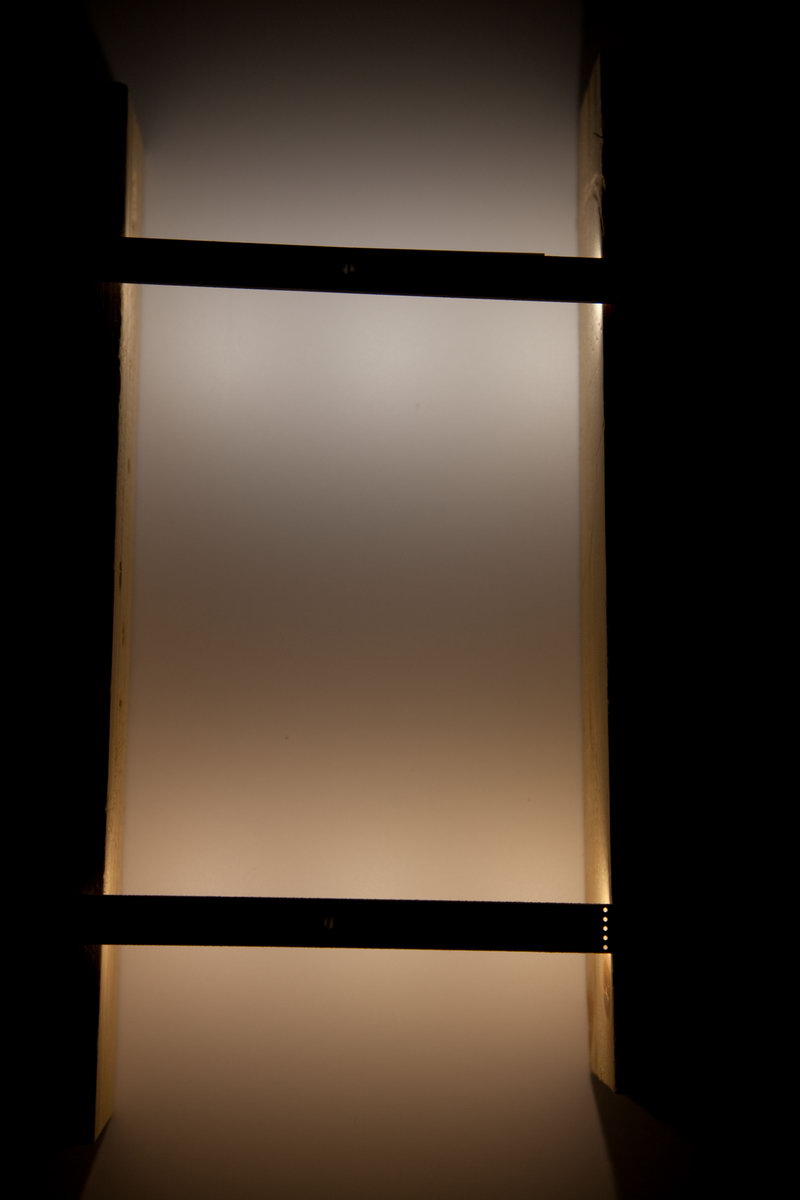

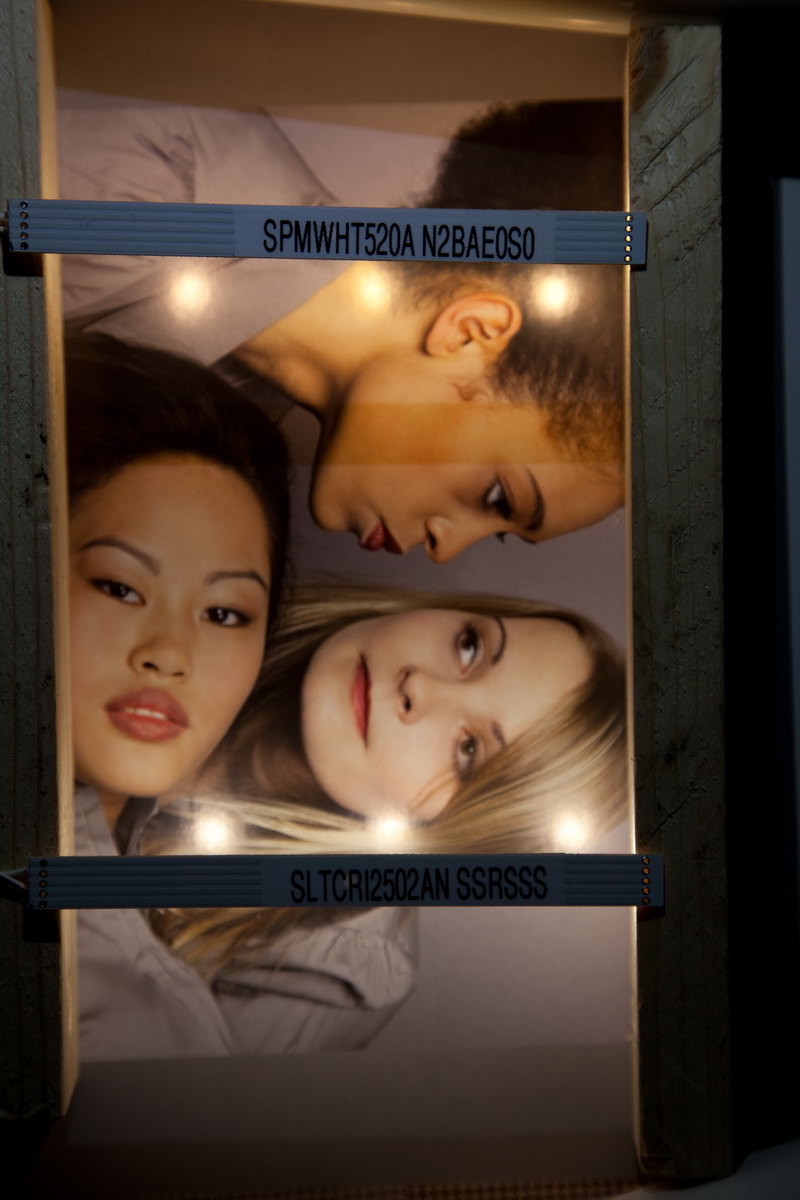

warmweiße LED gegen warmweiße CRI-LED

kaltweiße LED gegen laltweiße CRI-LED

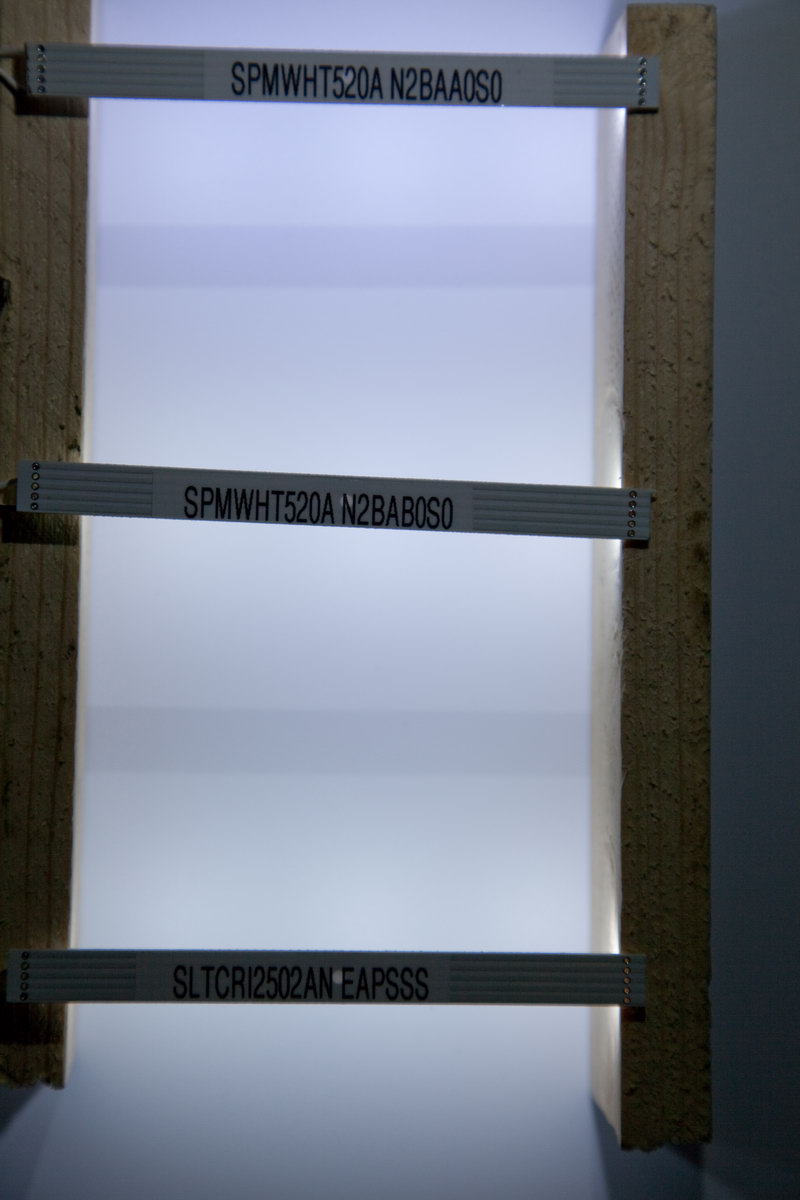

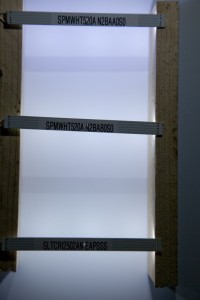

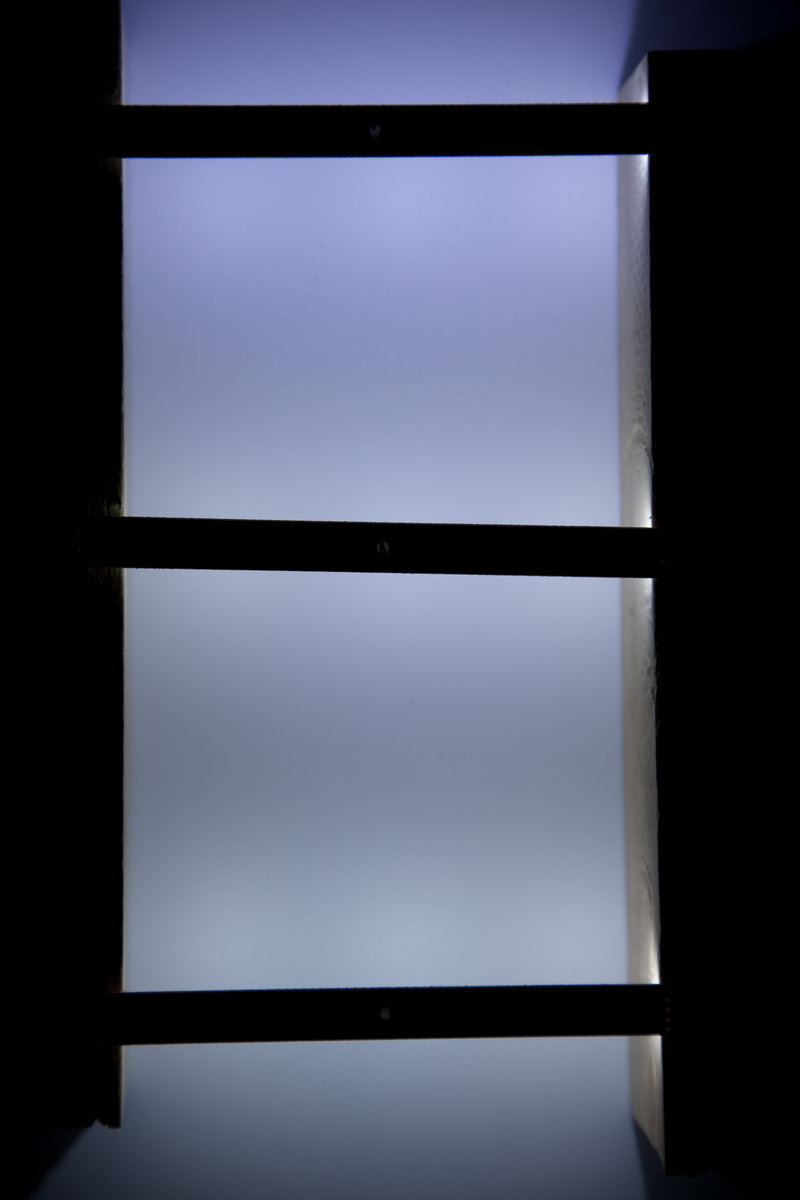

Als nächstes erfolgt der Vergleich der kaltweißen LED-Typen. Die Farb-Unterschiede insbesondere der A0-LED ist deutlich zu sehen. Im Vergleich ist unten nochmal die CRI-LED dabei.

Fazit
Diese Test sollte vor allem die Farbunterschiede der einzelnen LED-Typen und Steppings zeigen. Die einbezogenen CRI-LEDs sollten theoretisch für eine etwas bessere Wiedergabe der Farben sorgen. Tatsächlich sind die Unterschiede eher marginal. Die Farben werden wie bei vielen LED-Typen üblich mehr oder weniger verfälscht.

Interessant ist auch die Tatsache, dass die weit verbreiteten 3-Chip-LEDs deutlich dunkler wirken. Dies ist sicher lt. Datenblatt nominal schon zu erkennen, jedoch schon bei den hier verwendeten ca. 80mA mehr als deutlich zu sehen.
