Die Twin-LED-Stripes werden wie üblich mit Vorwiderständen für die LEDs betrieben. Das ist kostengünstig und sehr einfach zu handhaben. Es gibt inzwischen am Markt verschiedene (lineare) Konstantstromquellen (KSQ), die so einfach wie ein Widerstand oder eine Diode zu benutzen sind. Eine dieser 2-Pin KSQs ist die NSI45020 von OnSemi.

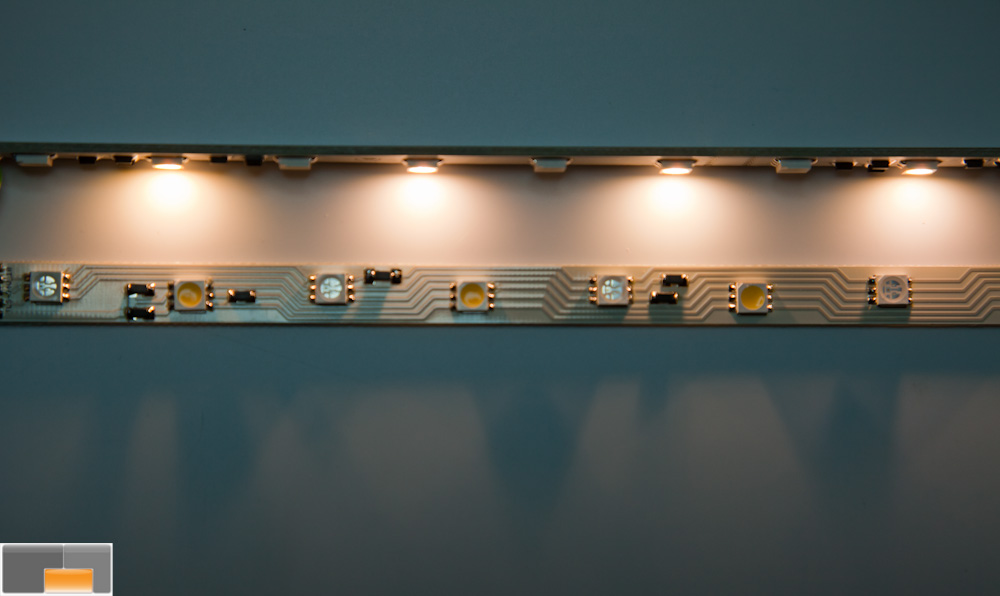

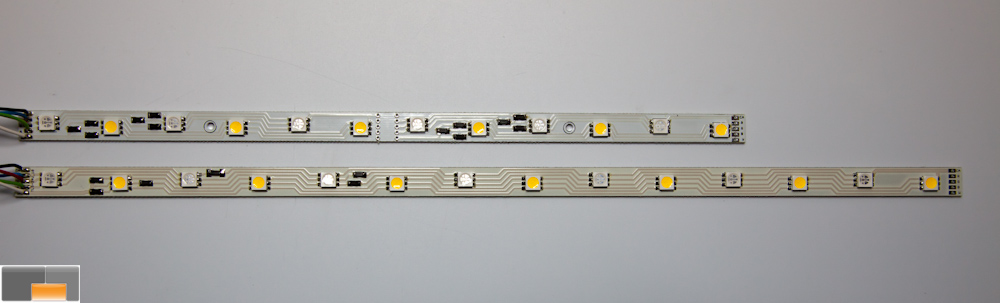

Ein Test sollte zeigen, ob man einfach die Vorwiderstände durch die KSQ ersetzen kann. Dazu wurden 2 LED-Stripes mit Standard-LEDs RGB und Warmweiß (aus China) bestückt. Der kurze Stripe wird mit 12V betrieben und hat 2 parallele Stränge, der lange Stripe mit 24V.

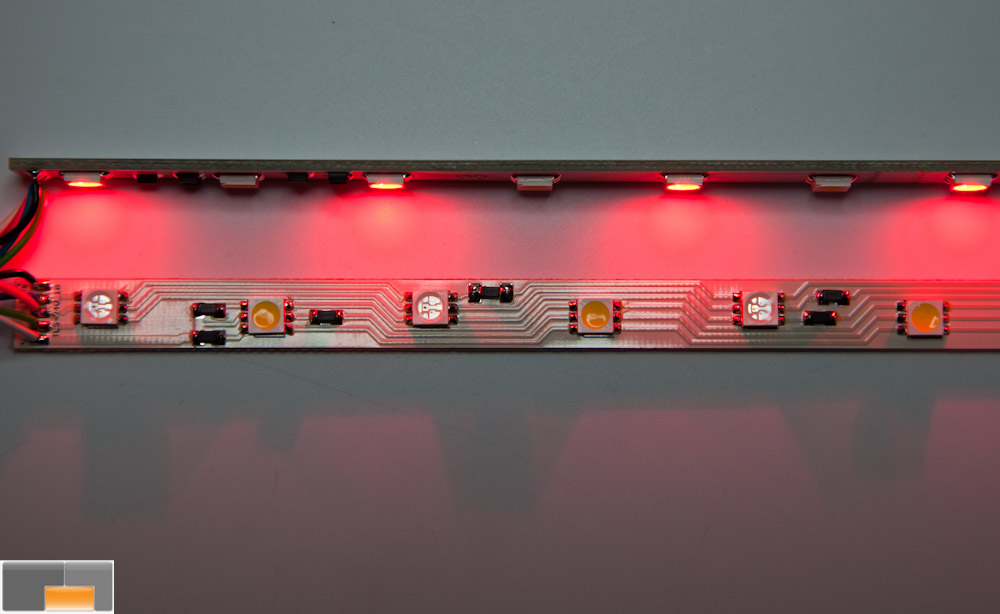

Das Ergebnis der Tests ist leider nicht so erfreulich. Aufgrund der hohen Drop-Spannung von ca. 3,5V der KSQ selbst, ist der Betrieb mit der eigentlichen Nenn-Spannung von 12V bzw. 24V nur bedingt möglich. Zumindest erreicht man bei dieser Spannung nur bei den roten LEDs mit Vf ca. 2,1V noch die geregelten 20mA. Die grünen und blauen LEDs mit Vf>3V erreichen nicht mehr die vollen 20mA. Das ist ärgerlich. Hinzu kommt, dass beim Betrieb mit 24V an der KSQ beim roten Kanal fast 10V abfallen, was zu einer recht starken Erwärmung führt.
Um zu wissen, wann sich der Strom von 20mA bei blau/grün einstellt, wurde schrittweise die Versorgungsspannung angehoben. Bei den 12V-Stripes war man dann schon bei 17V, bei der 24V-Version bei ca. 31V. Dies ist dann aber im roten Kanal nicht mehr vertretbar.
Fazit: für typische RGB-Anwendungen sind zumindest diese KSQs nicht sinnvoll einsetzbar. Eine denkbare Anwendung sind einfarbige LEDs (z.B. weiß), wo ggf. die Versorgungsspannung angepasst werden kann (oder der Betrieb von 6 LEDs bei 24V erfolgt). Hier in der Übersicht noch die Zusammenfassung der Ergebnisse.
Twin-LED-Stripe 24V
LED-Farbe | Vf LED | Vf KSQ | Strom |
Rot | 2,06V | 9,7V ! | 20,3mA |
Grün | 3,15V | 1,85V | 14,9mA |
Blau | 3,15V | 2,1V | 15,9mA |
Weiß | 3,05V | 2,7V | 17,2mA |
Twin-LED-Stripe 12V
LED-Farbe | Vf LED | Vf KSQ | Strom |
Rot | 2,07V | 5,88V | 20,0mA |
Grün | 3,2V | 2,45V | 16,3mA |
Blau | 3,2V | 2,45V | 16,8mA |
Weiß | 3,01V | 2,92V | 17,2mA |
