Große LED-Installationen planen

Einbindung von Repeatern

Für größere LED-Projekte mit 30 und mehr Metern reicht die Ausgangsleistung typischer LED-Controller oft nicht mehr aus. Auch die maximale Leistungsstärke des Netzteils kann ein begrenzender Faktor sein und so ist bei großen Installationen nicht selten ein 2. oder 3. Netzteil notwendig. Für die Steuerung muss dann hinter jedem Netzteil ein separater Controller – oder einfacher – ein Repeater geschaltet werden.

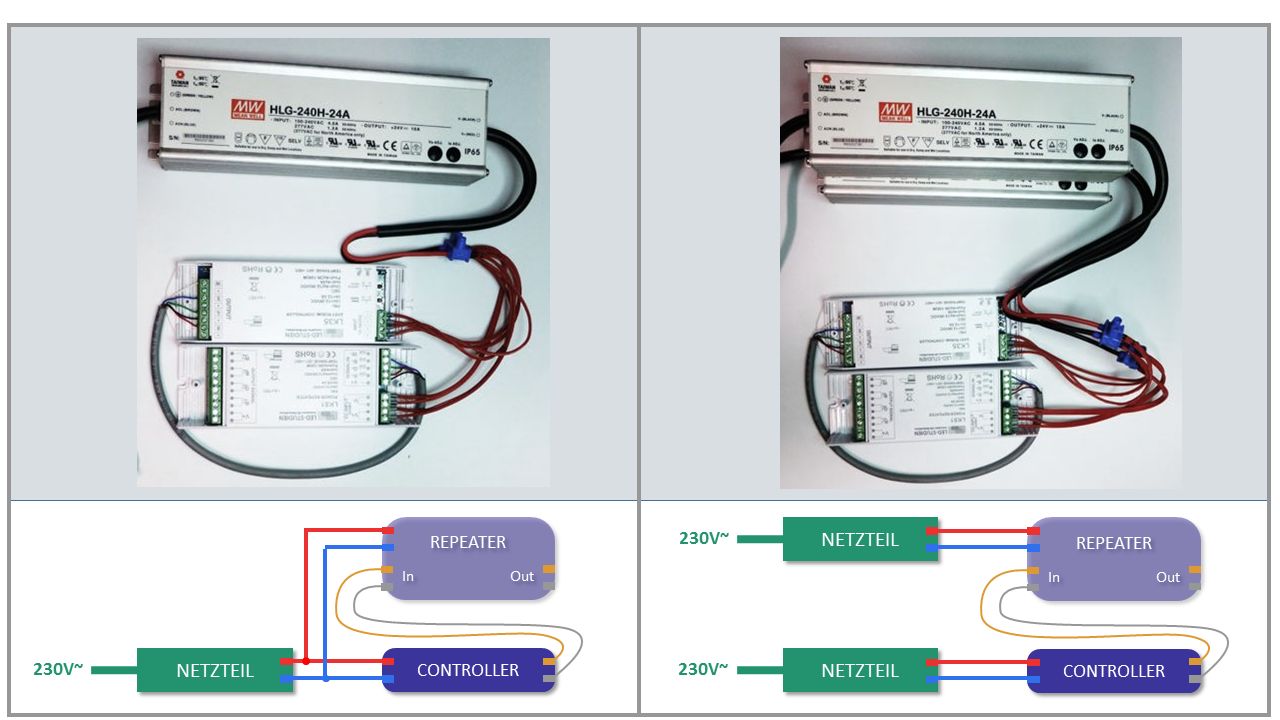

Typische Aufbauten zeigt das folgende Bild. Links mit einem Netzteil für Controller und Repeater. Rechts mit jeweils separatem, zweitem Netzteil (der häufigere Aufbau):1-oder-2-netzteile-bei-led-repeatern

Repeater können die Installation auf einfache Art erweitern, indem Sie das Signal eines Controllers aufnehmen und verstärken. Dazu werden dünne Kabel (hier i Foto mit grauer Isolierung) vom Controller-Ausgang zum Repeater-Eingang geführt.

Einen Einstieg in die Funktionsweise von Repeatern bietet folgender Artikel: LED-Repeater erklärt

Ab welcher Anschlussleistung Sie welche Netzteile,Controller und Repeater benötigen zeigt unsere Übersicht: Große Installationen: Passende Netzteile & Steuerungen finden

Im Folgenden zeigen wir konkrete Anwendungsbeispiele und die Verkabelung der einzelnen Komponenten in 3 typischen Fällen im Detail.



Fall 1:

Große RGB-LED-Installation



rgb-erweiterung-mit-led-repeater

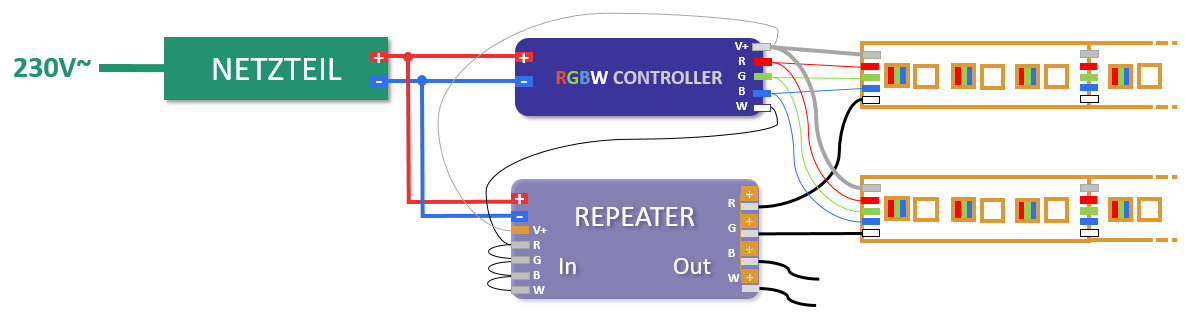

Genügt die Ausgangsleistung des RGB(W)-Controllers nicht, kann der Aufbau mit einem Repeater erweitert werden. Der Repeater bietet 4 Eingänge für die Farbkanäle R, G, B und W, sowie ein gemeinsames Plus. Verkabeln Sie die Controller-Ausgänge mit den entsprechenden Eingängen des Repeaters, wie im Bild ersichtlich. An der Ausgangsseite des Repeaters können nun weitere RGB oder RGBW-LED-Streifen angeschlossen werden. Dabei genügt es, wenn Sie das gemeinsame Plus des LED-Streifens mit nur einem + am Repeater verbinden. Intern sind alle + am Repeater sowieso miteinander verbunden.

Berechnungsbeispiel

35m RGB-Installation mit 23 Watt/m Leistungsaufnahme

rgbw-berechnung-1

Das macht etwas über 8 Ampere pro Farbkanal (33,6 / 4). Selbst unser leistungsstärkster Controller LK55-8 wäre mit dieser Stromstärke also überfordert. Ein eingebundener Repeater LK51 mit 4 x 6A Ampere Ausgängen stellt genügend Leistung für weitere 16,5m zur Verfügung.

rgbw-berechnung-2

ACHTUNG:

Es kann zu Helligkeitsunterschieden kommen, wenn LED-Bänder gleichzeitig am Controller und Repeater angeschlossen werden. Der Repeater versucht, die Helligkeit aus dem PWM-Signal des Controllers auszulesen, was technisch bedingt nicht immer zu 100% fehlerfrei klappt. Dann sind Helligkeitsabweichungen sichtbar. Wir empfehlen daher, wann immer möglich, die LED-Bänder nur am Repeater zu betreiben. So, wie im folgenden Beispiel 2) geschildert.

Fall 2:

RGBW-Installation, nur über Repeater



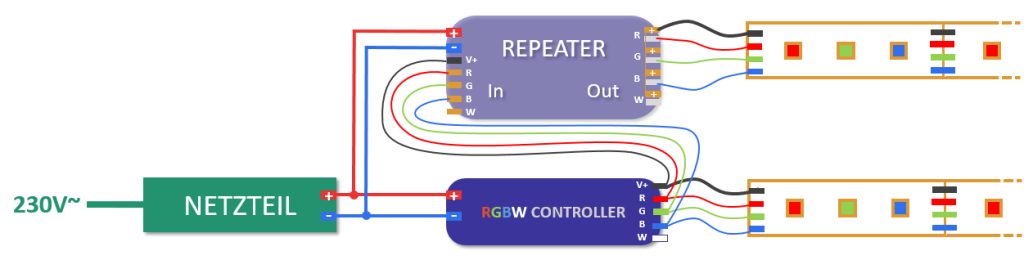

LED Repeater mit RGBW, nur Repeater

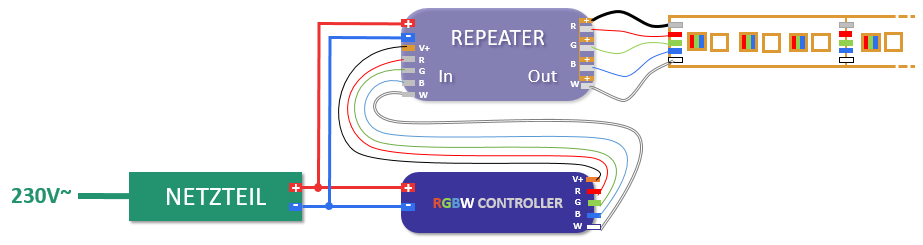

Hier war der Controller nicht stark genug, alle LED-Bänder zu versorgen, aber der Repeater ist stark genug für die komplette Installation! In diesem Fall sollten möglichst alle LED-Bänder am Repeater angeschlossen werden. Der Controller ist in diesem Fall nur noch Signalgeber für den Repeater, muss aber natürlich trotzdem mit Spannung vom Netzteil versorgt werden. Sie verbinden dann einfach die Ausgänge des Controllers mit den Eingängen des Repeaters und schließen alle LED-Bänder am Repeater-Ausgang an. So ist gewährleistet, dass alle LEDs gleich hell leuchten.

Hinweis: Wenn der Repeater 2 parallele Eingänge für die Versorgungsspannung bietet, empfiehlt es sich, auch beide zu verwenden. Die Strombelastung an den Anschlussklemmen halbiert sich so.



Fall 3:

Große, rein weiße LED-Installation



Auch für große Installationen mit nur weißen LEDs können Repeater eingesetzt werden. Die „RGBW“-Bezeichnungen am Repeater bedeuten nicht, dass dort nur RGBW-LEDs angeschlossen werden können. Für den Repeater ist es ganz egal, ob Farben oder weißes LED-Licht angesteuert werden.

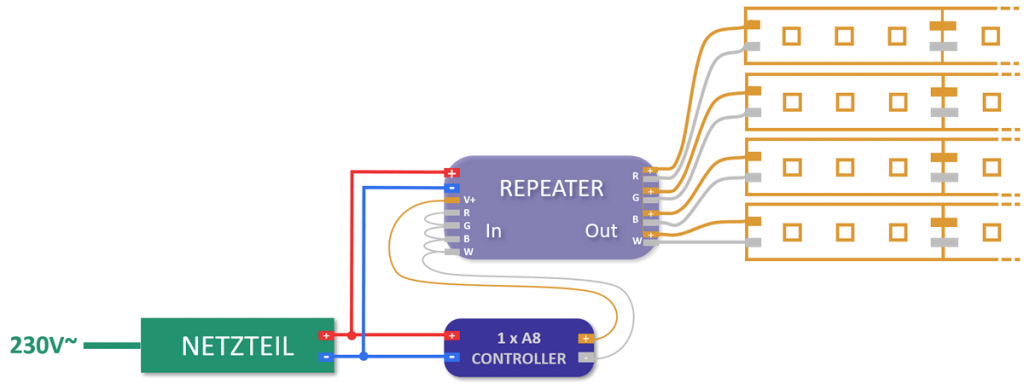

Führen Sie entsprechend der Grafik das gemeinsame V+ am Controller-Ausgang zum V+ am Repeater-Eingang. Verbinden Sie weiterhin den V- Ausgang des Controllers mit beliebig vielen Repeater-Eingängen (-). Jeder Eingang, der am Repeater genutzt wird, kann den entsprechenden Ausgang des Repeaters und damit weitere LED-Streifen steuern. Nutzen Sie zur Orientierung die „RGBW“- oder „1,2,3,4“ Markierungen.

Berechnungsbeispiel

30m weiße LED-Streifen mit 19,2 Watt/m Leistungsaufnahme und PushDim-Betrieb

Ein Controller mit PushDim-Eingang (Dimmen über beliebigen kabelgebundenen Taster) wäre z.B. der kleine LK55-2. Nach Datenblatt bietet der Controller eine Ausgangsleistung von 1 x 8 Ampere. 8A x 24V = 192 Watt. Dies würde also für max. 10m LED-Band genügen, mit Reserve eher nur für 9m. Einen PushDim-Controller mit mehr Leistung gibt es aktuell nicht, wir können aber einen zusätzlichen Repeater verwenden.

Der LK51 mit 4 x 6 Ampere wäre hier geeignet:

weiss-berechnung-2

Pro Repeater-Ausgang können also 7,5m des LED-Streifens angeschlossen werden. Die 6A sind bereits mit Reserve angegeben, so dass dieser Aufbau in der Tat für unsere 30m Gesamtumfang genügt. Verbinden Sie den Ausgang des Controllers, wie oben in der Zeichnung gezeigt, mit allen 4 Eingängen des Repeaters und schließen Sie pro Ausgang dann max. 7,5m LED-Band an. Der selbe Aufbau kann für jede Art Controller verwendet werden, der eine bestimmte Ansteuerungsart (z.B. ZigBee, KNX, DALI o.a.), aber zu wenig Ausgangsleistung für Ihre geplante Installation bietet. Verwenden Sie hier dann einfach Repeater. Es können dabei auch beliebig viele Repeater für noch größere Installationen eingesetzt werden.

Wichtig ist dabei jedoch, dass der Controller auch ein sauberes PWM-Signal ausgibt, dass die Repeater interpretieren können. So gibt es durchaus auch (billige) Controller, die ein derart unpräzises PWM-Signal ausgeben (keine Rechteck-Form), dass kein Repeater damit etwas anfangen kann.

ACHTUNG:

Es kann zu Helligkeitsunterschieden kommen, wenn LED-Bänder gleichzeitig am Controller und Repeater angeschlossen werden. Der Repeater versucht, die Helligkeit aus dem PWM-Signal des Controllers auszulesen, was technisch bedingt nicht immer zu 100% fehlerfrei klappt. Dann sind Helligkeitsabweichungen sichtbar. Wir empfehlen daher, wann immer möglich, die LED-Bänder nur am Repeater zu betreiben.

Fall 4:

RGBW-Installation mit starken weißen LEDs



weiss-erweiterung-mit-repeater-bei-rgbw-led-installation



Ein derartiger Aufbau wird sehr häufig bei Projekten mit indirekter Beleuchtung angewandt, wenn neben den Farbeffekten auch ein helles, hochwertiges Weiß für die Raumbeleuchtung gefordert ist.

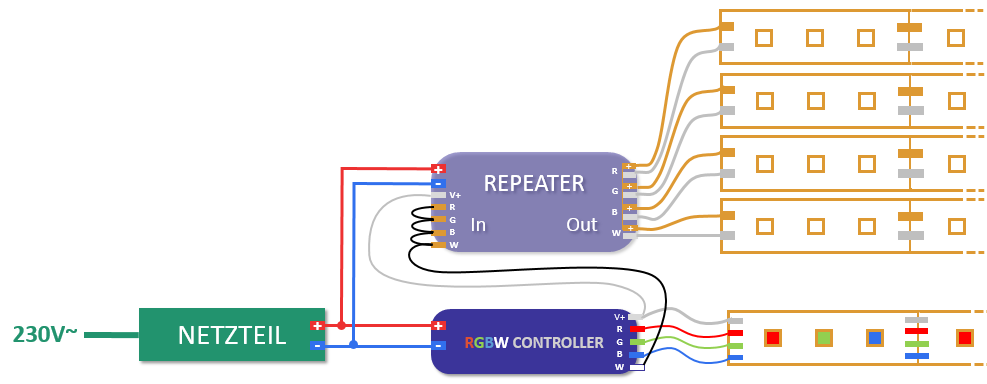

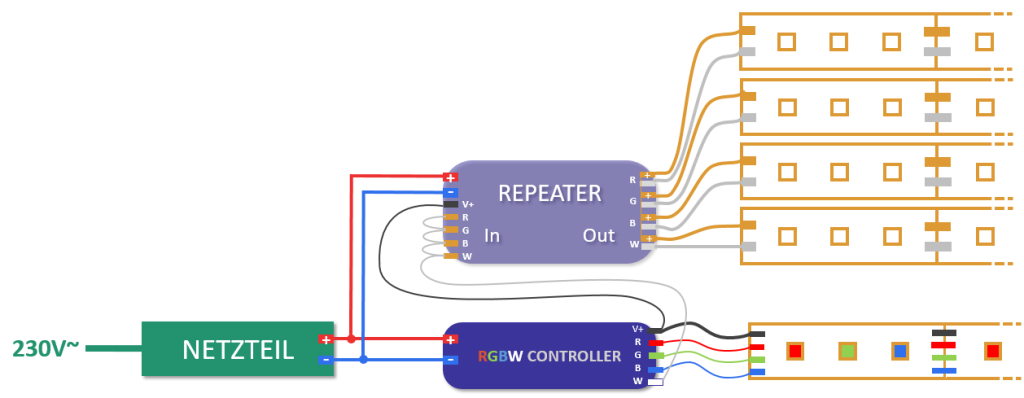

Der einzelne Weiß-Kanal am Controller ist schnell mit der Leistungsstärke der separaten, weißen Streifen überfordert und ein Repeater muss eingesetzt werden. Die Einbindung des Repeaters ist ganz ähnlich zum Fall 2). Nutzen Sie den Weiß-Ausgang des Controllers und speisen Sie damit beliebig viele Eingänge am Repeater. Wenn Sie wie in der Zeichnung oben verkabeln, können Sie an allen 4 Ausgänen des Repeaters leistungsstarke, weiße LED-Streifen betreiben. (Hinweis: Anders als im Bild, wird es oft notwendig sein, den Repeater mit einem zweiten, separaten Netzteil zu betreiben.)

Berechnungsbeispiel

15m RGBW-Installation mit separaten, weißen LED-Streifen

RGB-LED-Streifen: 14,4 Watt/m (entspr. 4,8 Watt/m pro Farbe)

Weiße LED-Streifen: 15 Watt/m

rgb-extra-weiss-berechnung-1

Die 15m RGB-Streifen lassen sich problemlos an unserem Standardcontroller LK55 mit 4 x 4 Ampere Ausgangsleistung anschließen. Für die 15m weiße LED-Streifen muss jedoch ein Repeater eingesetzt werden.

rgb-extra-weiss-berechnung-2

Das Beispiel zeigt, dass in dem Fall RGBW mit separaten weißen LED-Streifen auch bei vergleichweise kurzen 15m nicht ohne Repeater gearbeitet werden kann. Es empfiehlt sich der Repeater LK51 mit 4 x 6 Ampere.

Pro Ausgang können bis zu 9,6m des 15W/m Streifens angeschlossen werden. Sie können z.B. an 3 der Repeater-Ausgänge je 5m LED-Streifen hängen und so die Installation elegant realisieren.



Fall 5:

Starke weiße LEDs und RGB auf einem Band



LED Repeater bei RGB+W LED-Streifen

Dieser spezielle Aufbau kann bei RGBW-Streifen mit extra starken weißen LEDs notwendig werden. Z.B. wenn Sie unser RGBW-LED-Band für helle Hauptbeleuchtungen LK04- 6o einsetzen. Bei diesem ziehen die weißen LEDs bis zu 15 Watt/m, während Rot, Grün und Blau je nur ca. 5 Watt/m benötigen.

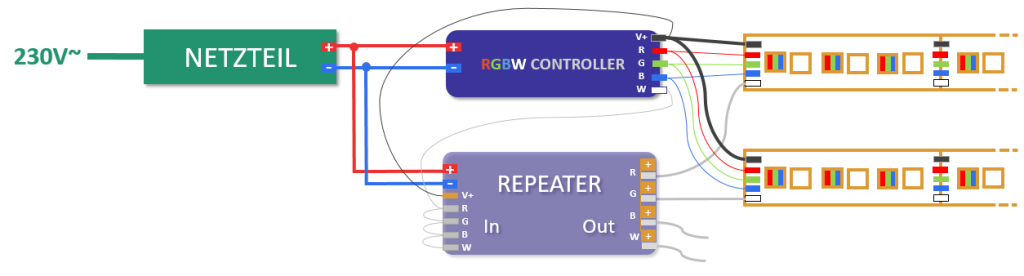

Daher kann es sein, dass der Weiß-Ausgang des gewählten Controllers zu schwach für die LED-Installation wird und mit einem Repeater verstärkt werden muss. Der Fall ist ganz ähnlich zum Fall 3), nur dass hier die weißen LEDs nicht auf separaten Bändern liegen, sondern auf dem gleichen Band wie die RGB-LEDs. Der Aufbau ist aber gleich. Der Weiß-Ausgang des Controllers wird zum Repeater-Eingang geführt. Ebenso wird der Plus-Ausgang des Controllers auch für den Repeater abgezweigt. Am Ausgang des Repeaters wird dann nur der Minuspol der weißen LEDs angeschlossen.

Repeater und Controller können über ein Netzteil gemeinsam oder über 2 separate Netzteile versorgt werden.
