RGB-LED-Cluster mit 3×3 SMD-LEDs

Ein kleiner Test sollte zeigen, inwieweit ein Cluster aus 9 RGB-LEDs auf SMD-Bauweise sich gegen eine HighPower-RGB-LED behaupten kann. Als Muster dienten dabei die SMD-LEDs von Samsung sowie eine HighPower Edison-RGB-LED. Die Edision-LED ist mit maximal 100 Lumen angegeben (alle Farben zusammen bei voller Helligkeit, was dann annähernd weiß entspricht). Bei den Samsung-LEDs ist eine Umrechnung notwendig, da alle 3 Farben zusammen auf max. 2500 mcd kommen. Mit 9 LEDs sollten etwa 70 Lumen erreicht werden.

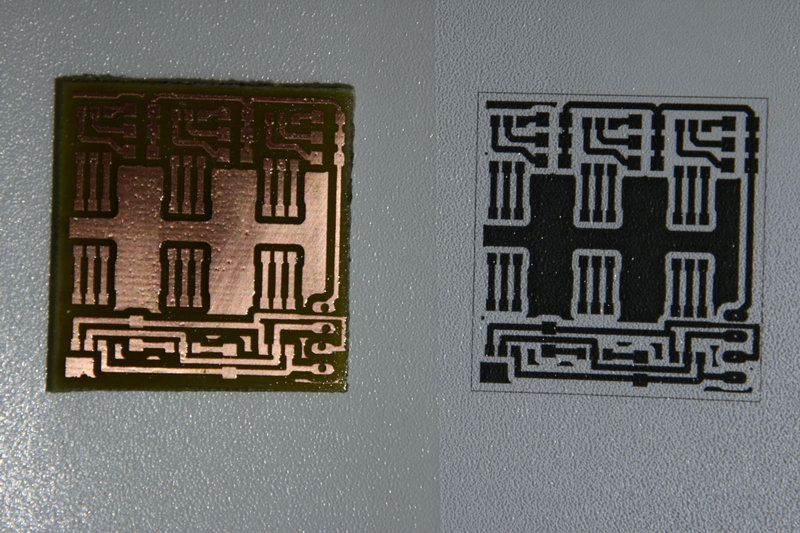

Platinenentwurf

Platinenentwurf

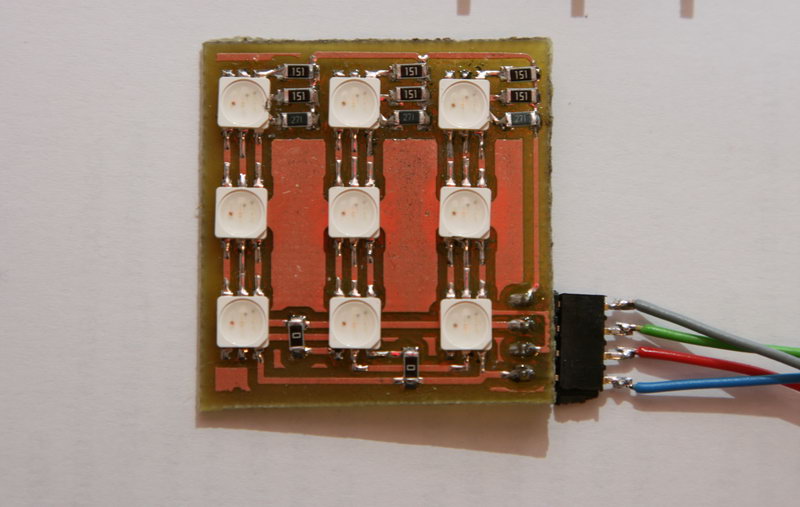

Musterplatine 9xRGB

Musterplatine 9xRGB









Rein subjektiv ist eine Edison-HighPower heller als das Cluster. Der Vorteil des Clusters liegt aber in einer schönen, gleichmäßigen Ausleuchtung der Fläche ohne störende Spots. Weiterhin muss das Cluster nicht oder nur mit einfachen Mitteln gekühlt werden. Das macht den Einbau in geschlossene Gehäuse möglich.

Hier ein paar Fotos von den erzeugten Farben ohne Zusatzbeleuchtung. Als Controller wurde dabei der selbst entwickelte RGB-Universal-Controller eingesetzt.

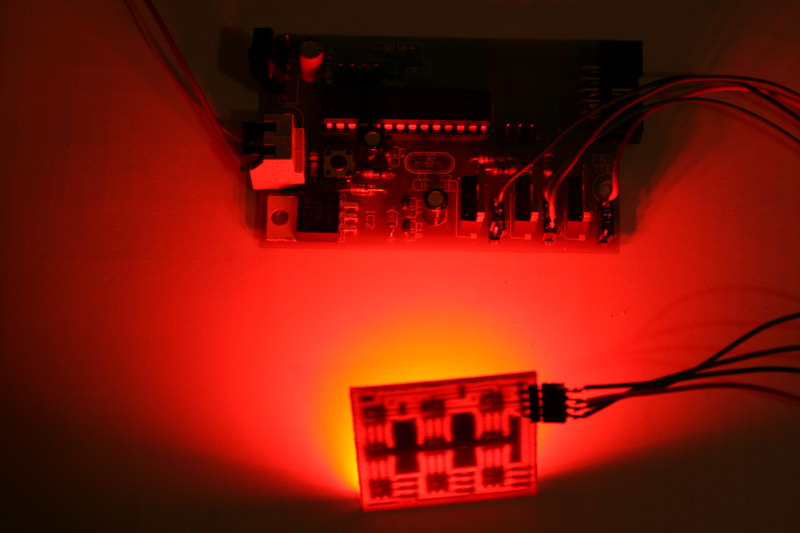

RGB-Cluster rot

RGB-Cluster rot

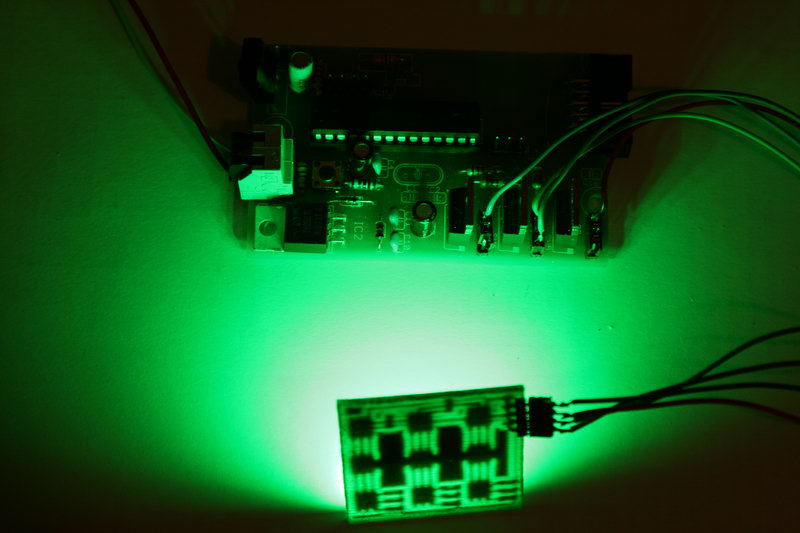

RGB-Cluster grün

RGB-Cluster grün

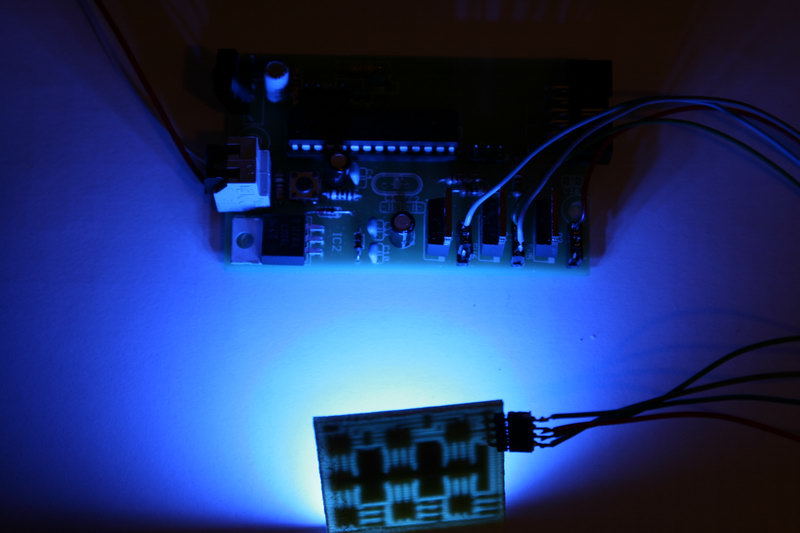

RGB-Cluster blau

RGB-Cluster blau

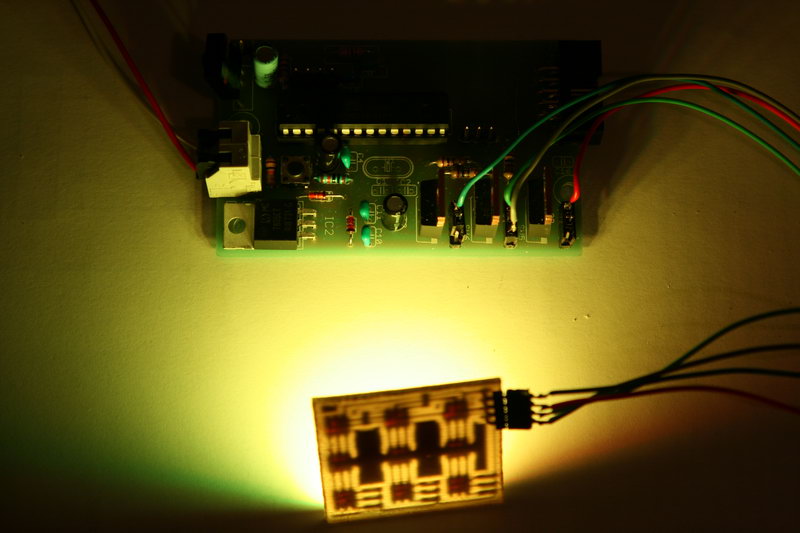

RGB-Cluster gelb

RGB-Cluster gelb













Hier noch eine Zusammenstellung von einigen technischen Daten:

[table id=1 /]
