LED-Streifen mit PHILIPS HUE steuern

zigbee logo quadrat

Systeme zur Heimautomation und Lichtsteuerung via Smartphone und App werden immer beliebter. Einer der bekanntesten Vertreter ist die Lösung HUE vom Hersteller PHILIPS. Für dieses System sind eine ganze Reihe an fernsteuerbaren LED-Lampen, z.T. auch mit Farbeffekten verfügbar. Steuerbar ist alles über eine zentrale App auf dem Smartphone oder Tablet, sowie über separate PHILIPS HUE Fernbedienungen.

Weitere Systeme mit ganz ähnlichem Ansatz sind LIGHTIFY von OSRAM oder TRADFRI von der Möbelhauskette IKEA.

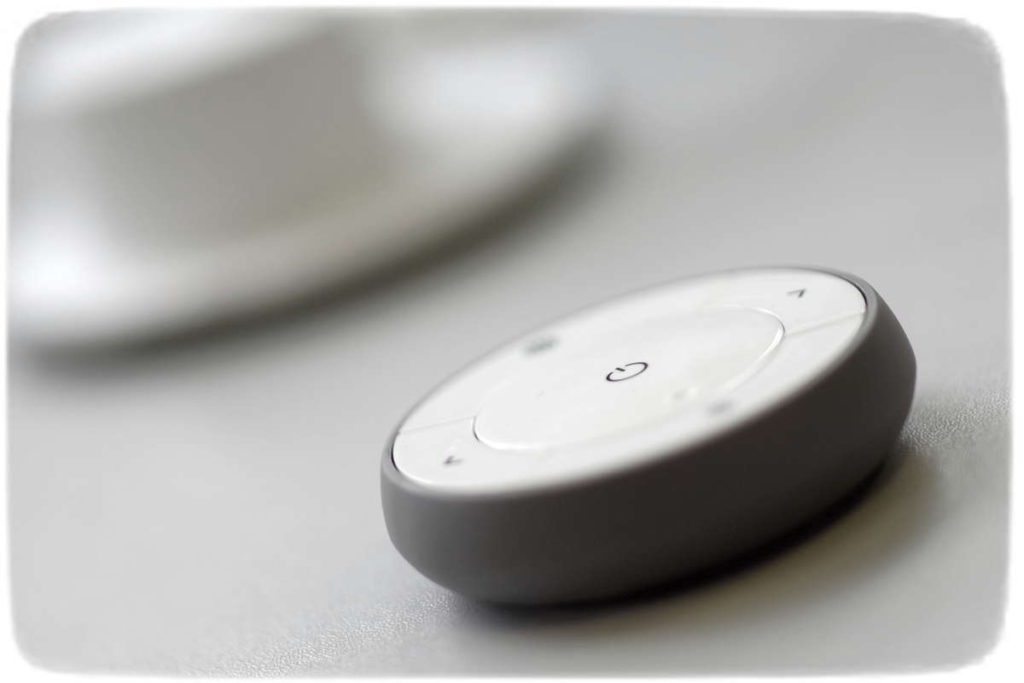

Fernbedienung von IKEA TRADFRI

Mehr und mehr erreichen uns Anfragen, wie z.B. eine indirekte Beleuchtung oder andere Lichtlösungen mit LED-Streifen in ein vorhandenes PHILIPS HUE oder IKEA TRADFRI bzw. OSRAM LIGHTIFY System eingebunden werden können. D.h. wie können günstige LED-Streifen (z.B. unsere RGBW-LED-Streifen oder Streifen mit einstellbarer Farbtemperatur) über eine PHILIPS HUE App (oder eines der anderen Systeme) angesprochen werden?

Die gute Nachricht vorweg: Das Einbinden günstiger LED-Streifen in ein vorhandenes System wie PHLIPS HUE ist möglich!

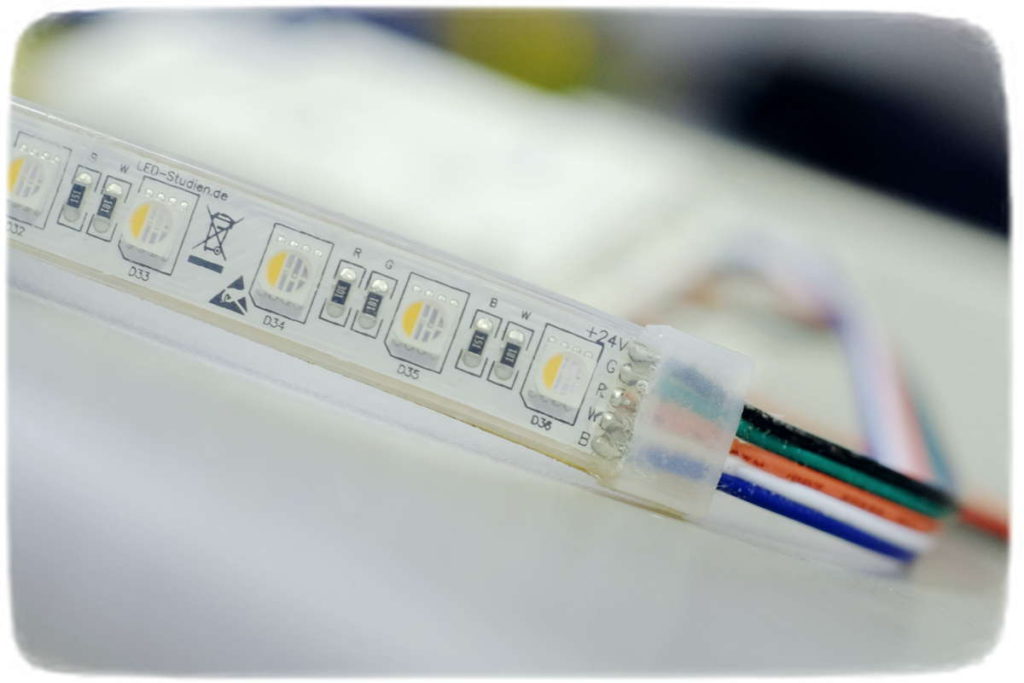

LK04-6f RGBW LED Streifen mit Wasserschutz



Der ZigBee Standard

Alle diese Systeme kommunizieren über Funk mit den einzelnen Komponenten (LED-Lampen, Effekt-Leuchten usw.) Für den Funk wird der ZigBee-Standard verwendet. ZigBee ist bereits 2004 für Funknetzwerke, die mit geringem Datenaufkommen und eher kurzen Reichweiten (bis 100 Meter) bei wenig Stromverbrauch auskommen sollen. Also z.B. genau für Systeme zur Heimautomation.zigbee logo quadrat ohne schrift

Da ZigBee eine definierte Spezifikation für Funkübertragungen ist, können alle Komponenten, die sich an diese Spezifikation halten, über ZigBee-Anwendungen angesprochen werden. D.h. ein LED-Controller, der den ZigBee-Standard versteht, lässt sich somit von einer Anwendung wie PHLIPS HUE oder IKEA TRADFRI steuern. Soweit die Theorie. In der Praxis gab es immer wieder Fälle, in denen die Komponenten nicht exakt nach dem ZigBee-Standard programmiert wurden oder unterschiedliche Standards nutzen, was zu Problemen bis hin zum kompletten Versagen der Ansteuerung führt.

Getestet haben wir aktuell folgende Controller-Kombinationen:

  • PHILIPS HUE mit LED-Studien LK115-u
  • IKEA TRADFRI mit LED-Studien LK115-u
  • OSRAM LIGHTIFY mit LED-Studien LK115-u
  • AMAZON ECHO PLUS mit LED-Studien LK115-u

ZigBee Controller LK115-U von LED-Studien

Die LK115-U Controller von LED-Studien.de lassen sich problemlos in PHILIPS HUE und IKEA TRADFRI einbinden. Das „U“ in der Artikelbezeichung steht für „Universal“ und bedeutet, dass die Controller verschiedenste Arten von LED-Bändern ansteuern können:

  • rein weiße LED-Bänder
  • LED-Streifen mit einstellbarer Farbtemperatur (CCT)
  • RGB und RGBW Farb-LED-Streifen

Hierfür muss am Controller zu Beginn der entsprechende Modus gewählt werden. Dafür sind rechts kleine DIP-Schalter angebracht:
ZigBee Controller LK115-U DIP-Schalter für Modus-Wahl

Anschluss des ZigBee Controllers

Der LK115-U wird wie jeder andere LED-Controller angeschlossen. D.h. Sie verbinden den Eingang des Controllers mit einer entsprechenden Spannungsversorgung (gewöhnlich ein Netzteil mit 24 Volt oder seltener 12 Volt) und am Ausgang schließen Sie die LED-Streifen an.  Der LK115-U bietet 4 x 4 Ampere Ausgangsleistung, was z.B. bereits für bis zu 15m unseres RGBW-LED-Streifens LK04-6d genügt. Noch mehr Leistung bietet der größere LK115-U8 mit 4 x 6A Leistung, was dann für bis zu 25m reicht. Für noch größere Längen können dann Repeater eingesetzt werden.

Wenn Sie hier unsicher sind, lesen Sie einfach unsere Blogbeiträge zur generellen Installation von LED-Streifen, Dimmern und Controllern.

LK115-U ZigBee LED-Controller & HLG-120-24 Netzteil



Einbinden des ZigBee Controllers in PHILIPS HUE

Das Integrieren der ZigBee-Controller in PHILIPS HUE geht sehr schnell. Die Controller werden in der HUE-App genau so, wie z.B. normale HUE LED Lampen erkannt und können dann Räumen zugeordnet werden. Wichtig ist, dass vorher der richtige Modus am Controller ausgewählt wird, also DIM, CCT, RGBW oder RGB+CCT.

Folgende Videos zeigen das Einbinden und Steuern des LK115-U in PHILIPS HUE in Kombination mit verschiedenen Arten von LED-Streifen.

Einbinden in AMAZON ALEXA

Auch das Einbinden in AMAZON ALEXA ist möglich. Mit einem ECHO PLUS, einem ECHO 4 oder einem ECHO SHOW 2 können Sie direkt die Controller steuern. Für alle anderen ECHO / ALEXA Steuerungen können Sie den Weg über eine HUE BRIDGE wählen.

Folgendes Video zeigt dies in Kombination mit einem ECHO PLUS der 1. Generation:

Hier können Sie in einem weiteren Beitrag Schritt für Schritt nachlesen, wie die Einbindung einer Lichtsteuerung in Amazon Alexa funktioniert.

Wie hat Ihnen dieser Artikel gefallen?
[Total: 4 Average: 5]

4 Kommentare

  • Funktionieren denn dann auch die Szenen von Hue mit den LED Streifen anderer Hersteller?
    In den Videos kann ich nicht erkennen, dass die LEDs einzeln angesteuert werden können.

  • Es funktionieren alle LED-Streifen mit 12V oder 24V Versorgungsspannung. Der Controller ist aber ein reiner RGBW-Controller, d.h. alle LEDs werden gleich angesprochen. Ein Controller, der jede LED separat steuert (sogenannter Pixel-Controller) ist etwas anderes.

  • Wenn ich in der Philips Hue App eine Szene starte, steuert der Controller dann die Rgb und die weißen LED gleichzeitig auf das gewünschte Ergebnis? Oder muss man sich die Szenen selbst zusammenbauen, damit man zu den Pastellfarben kommt?

  • Hallo Paul,
    es werden – zumindest nach dem aktuellen Stand von HUE – RGB & Weiß angesteuert. Mit dem Controller von DRESDEN ELEKTRONIK werden ja 2 Leuchten in der App angelegt. In einer Szene werden dann einfach beide Leuchten entsprechend angesteuert, so dass z.B. auch Pastellfarben entstehen.
    Viele Grüße,
    Dennis
