Lichtsteuerung mit Amazon Alexa

ALEXA Lichtsteuerung

Eine Lichtsteuerung mit Hilfe von Amazon Alexa lässt sich sehr leicht aufbauen.

Alles, was Sie benötigen ist:

Auf unserer Themenseite alexa-lichtsteuerung.de finden Sie ebenfalls viele generelle Informationen zum Thema.

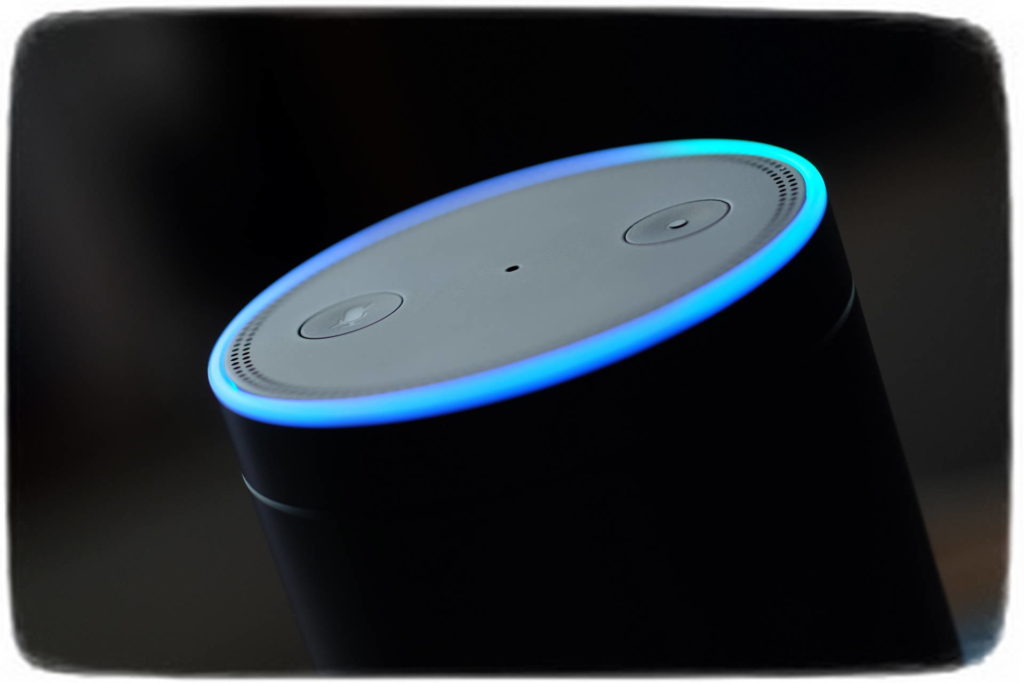

LED steuern mit Amazon Echo Plus & Alexa

ALEXA Steuerung mit IKEA TRÅDFRI

Im Folgenden erklären wir den Aufbau einer ALEXA LED Steuerung über das Funksystem TRADFRI von IKEA. Der Aufbau mit PHILIPS HUE oder OSRAM LIGHTIFY ist nahezu identisch. Auch wenn die Anleitung recht umfangreich erscheint, dauert die Installation kaum länger als 10 Minuten. Folgende Komponenten kommen zum Einsatz:



Wir beginnen mit dem ZigBee-Controller LK115-U

Da IKEA TRADFRI, wie die meisten anderen Lösungen, auf ZigBee basiert, lässt sich damit auch der Controller von LED-Studien steuern.

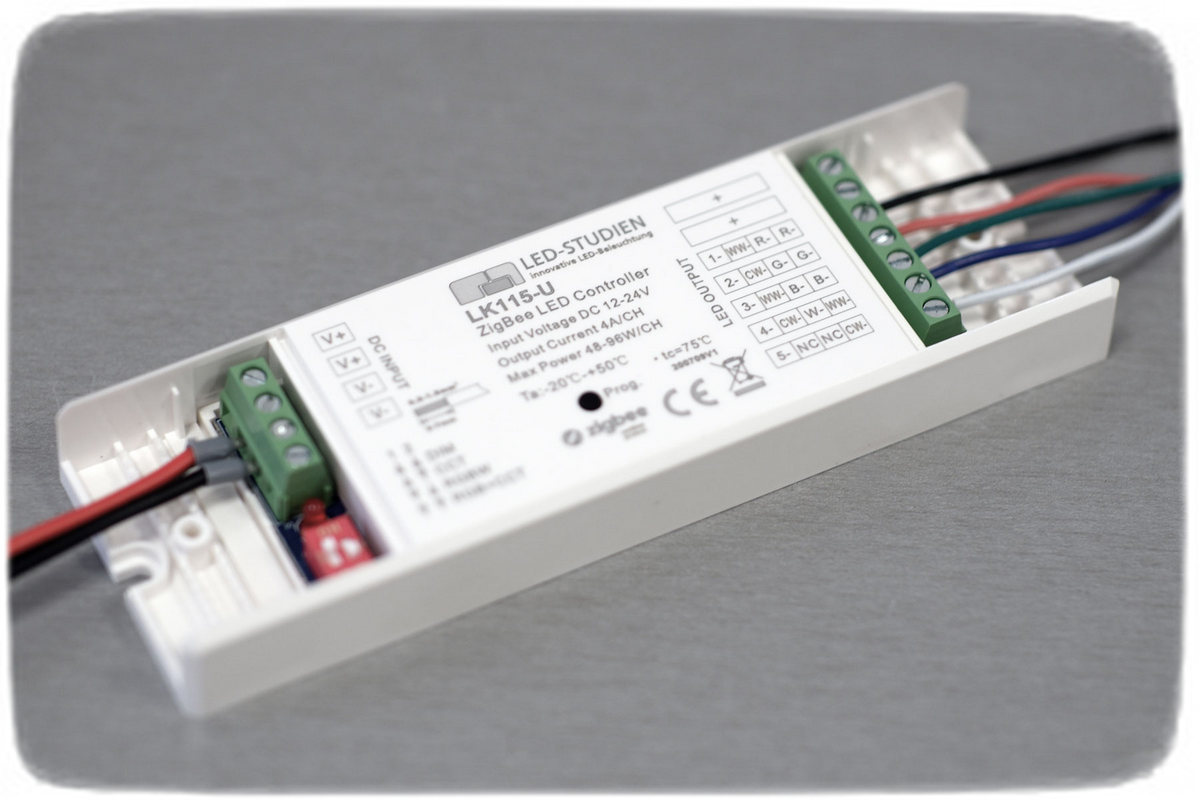

ZigBee Controller LK115-U von LED-Studien

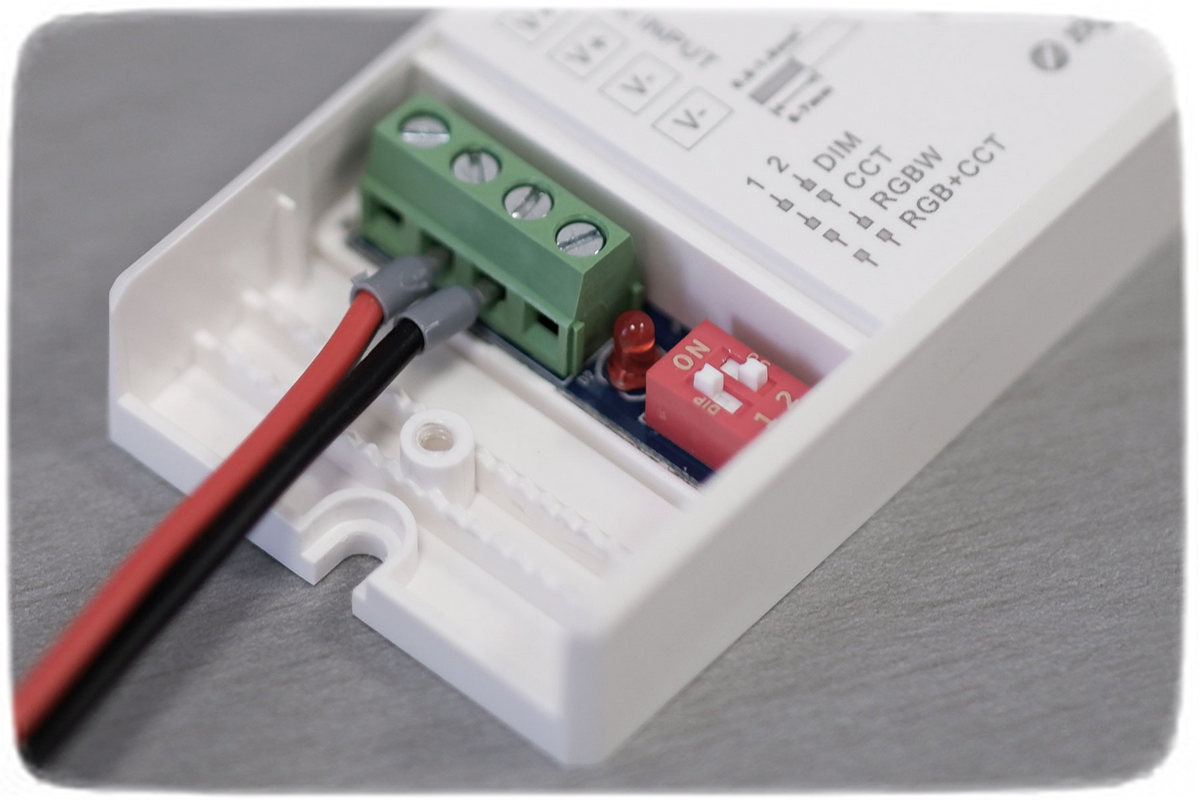

Anschlüsse am ZigBee Controller Lk115-U
Der LK115-U bietet 4×4 Ampere Ausgangsleistung. Dies genügt für 15m RGBW-LED-Streifen. Für größere Installationen können der größere LK115-U8 (bis 25m RGBW-LED-Band) oder Verstärker (Repeater) eingesetzt werden.
Als LED-Streifen nutzen wir den LK04-6f von LED-Studien.de

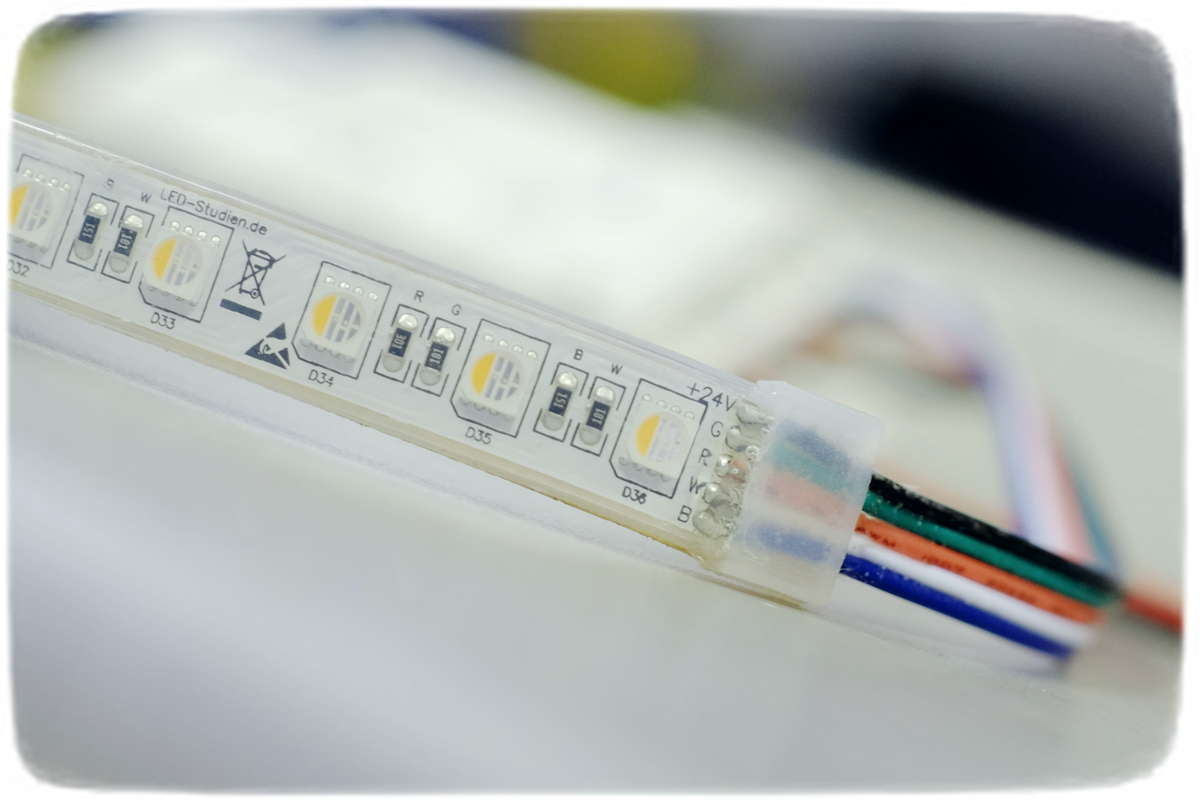

LK04-6f RGBW LED Streifen mit Wasserschutz

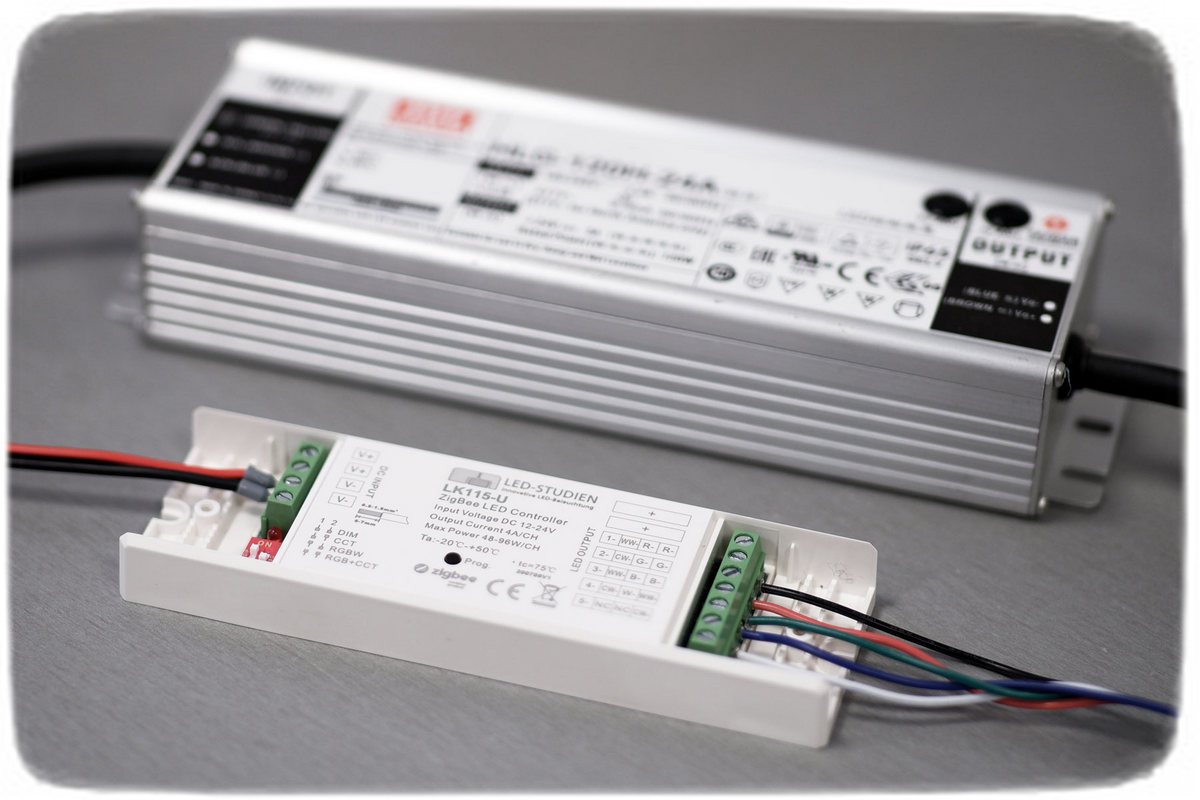

LK115-U ZigBee Controller und HLG-120-24 Netzteil
LED-Streifen und ZigBee-Controller werden über ein 24 Volt Netzteil mit Strom versorgt.

Nun können wir das Gateway von IKEA TRADRI einbinden.

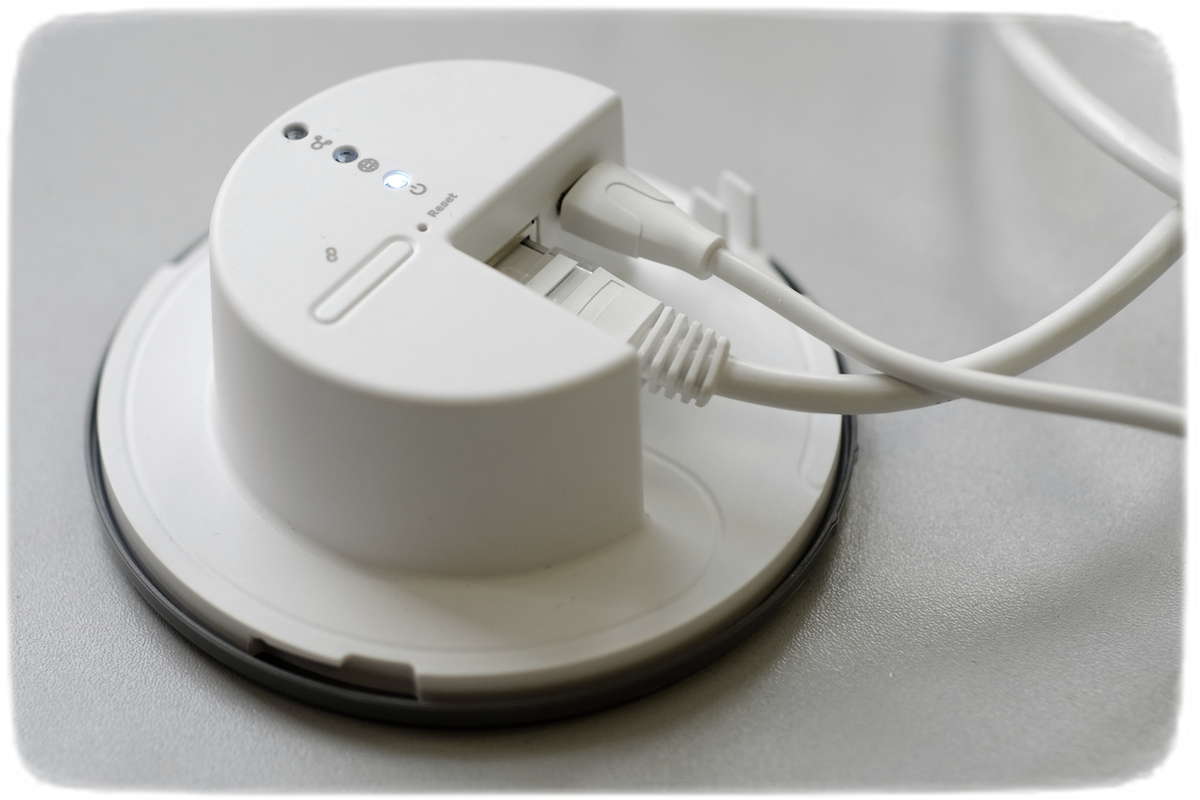

Gateway des Systems zur Lichtsteuerung IKEA TRADFRI

Über ein einfaches USB-Netzteil wird das Gateway mit Strom versorgt. Der Anschluss an das heimische Netzwerk erfolgt über die bekannten RJ45-Stecker. Platzieren Sie das Gateway am besten in der Nähe Ihres Routers. Laden Sie als nächstes die IKEA TRADFRI App auf ihr Smartphone oder Tablet. Die App erklärt das einrichten des Gateways in 3 kurzen Schritte:

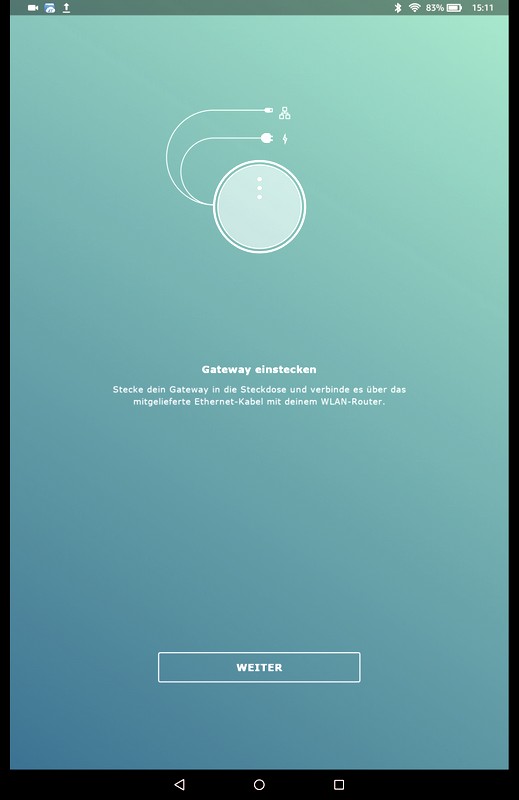

Ikea Tradfri gateway einrichten 1

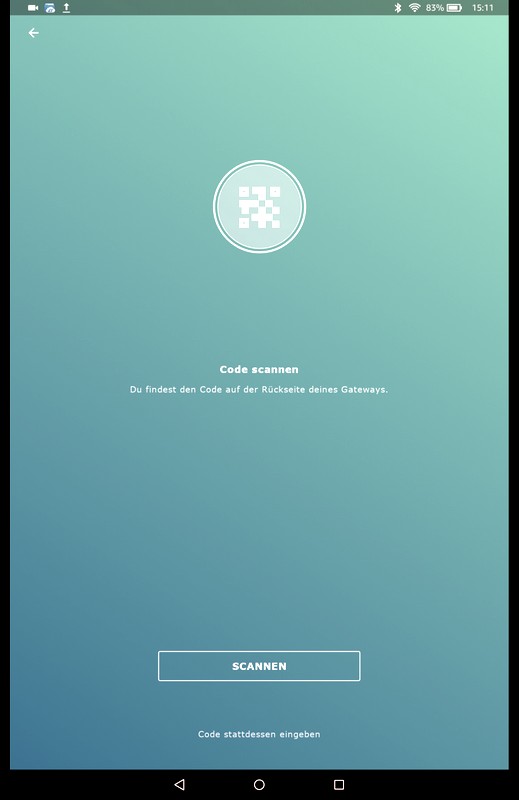

Ikea Tradfri gateway einrichten 2

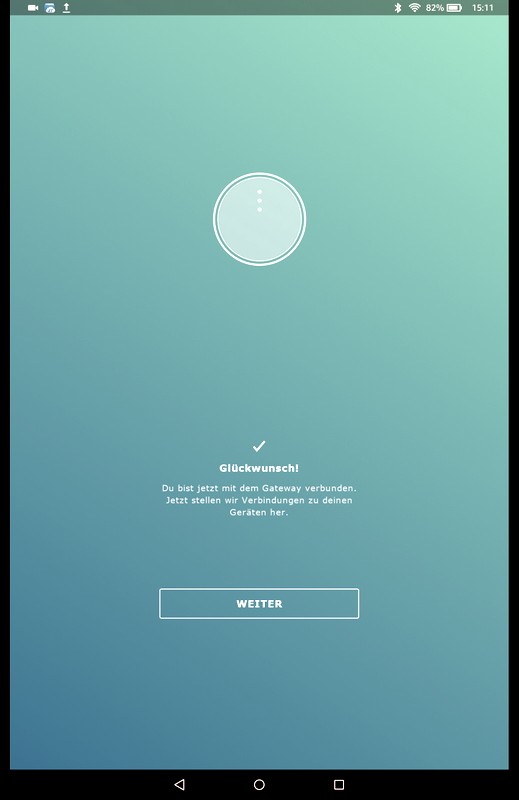

Ikea Tradfri Gateway einrichten 3



Beim TRADFRI System von IKEA muss zum Anlernen neuer Komponenten stets auch eine IKEA Fernbedienung eingesetzt werden.

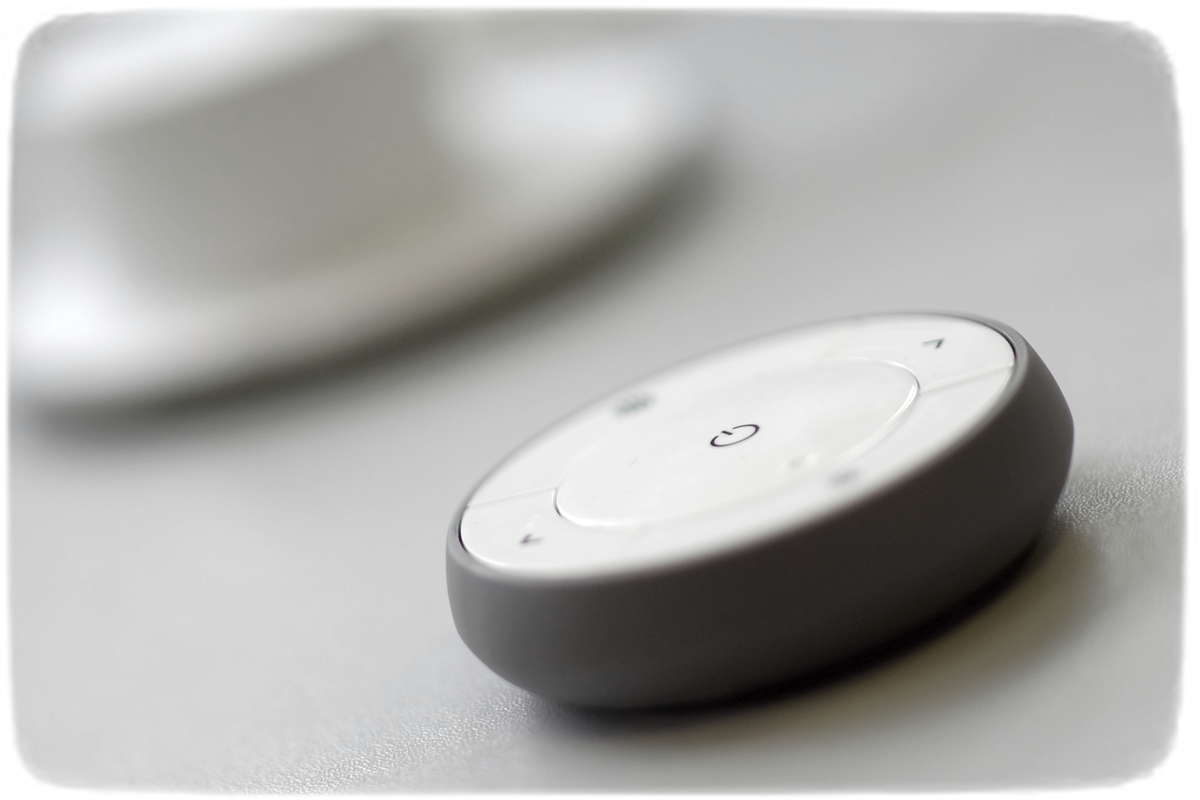

Fernbedienung von IKEA TRADFRI

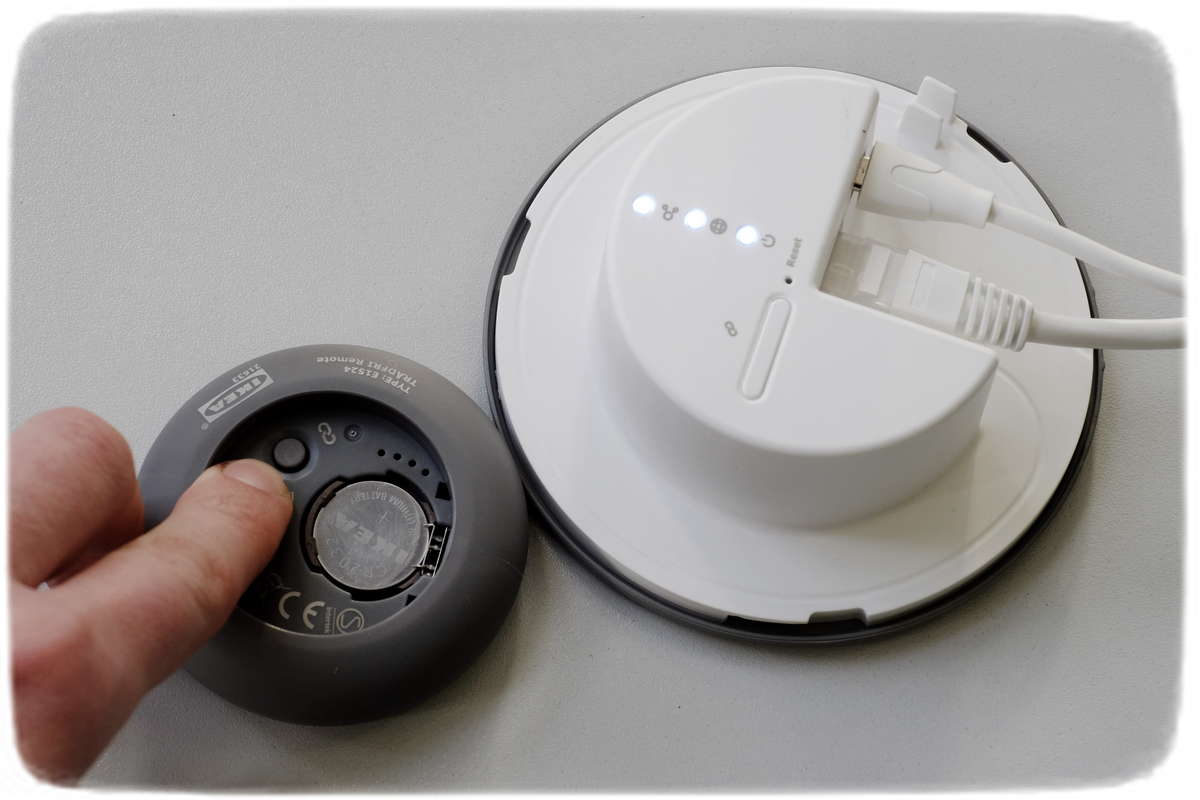

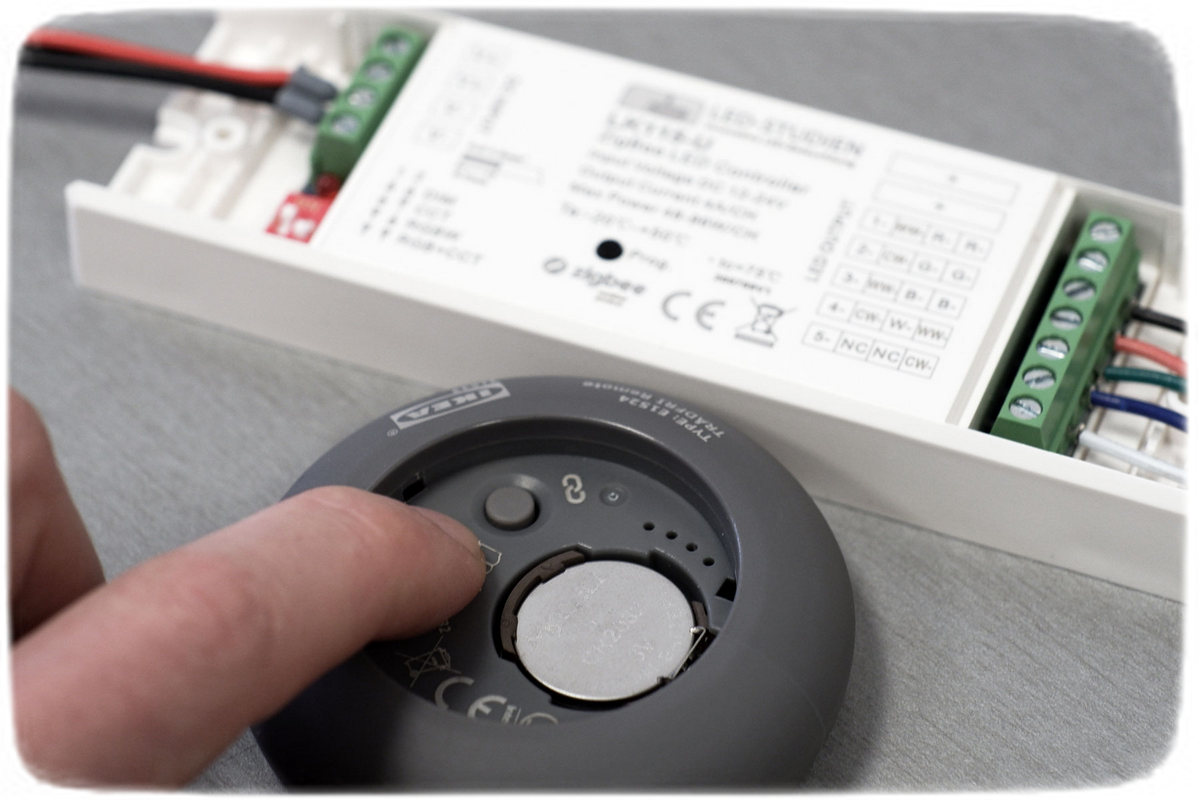

Zum Anlernen muss die Tradfri Fernbedienung sehr nah an das Gateway gehalten werden.
Dies dient der Sicherheit, da zum Anlernen die Fernbedienung immer ganz nah an die Komponente gehalten werden muss. So sind Manipulationen des Systems durch Dritte aus der Ferne ausgeschlossen. zudem werden auch nur die wirklich benötigten ZigBee-Komponenten angelernt. Auf der Innenseite der Fernbedienung befindet sich die Anlern-Taste.

Wieder führt uns die TRADFRI App in einfachen Schritten durch den Prozess:

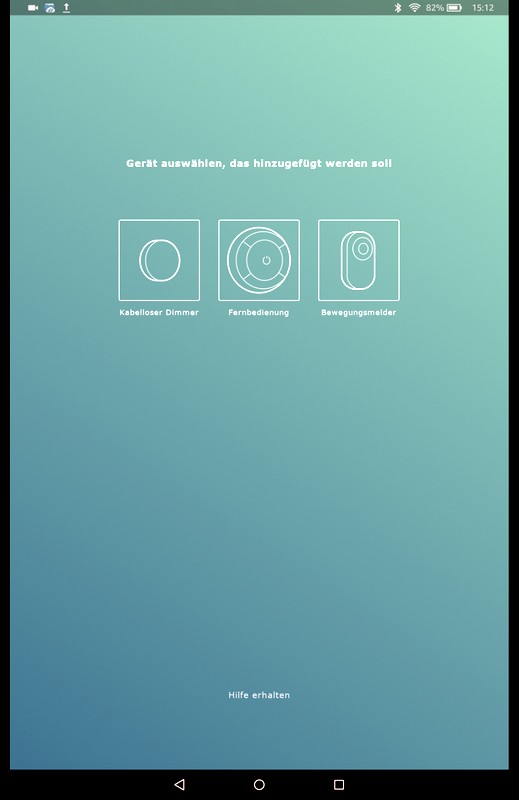

IKEA TRADFRI Fernbedienung anlernen 1

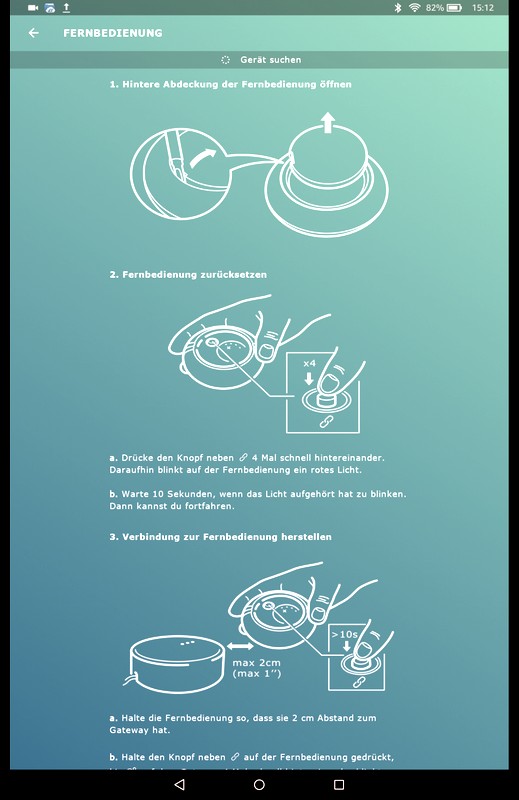

IKEA TRADFRI Fernbedienung anlernen 2

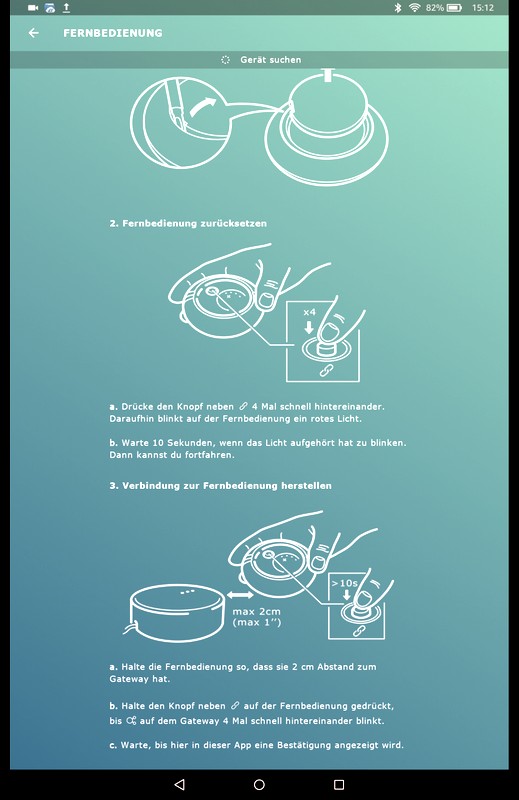

IKEA TRADFRI Fernbedienung anlernen 3



Nachdem die Fernbedienung angelernt ist, können wir nun unseren ZigBee-LED-Controller von LED-Studien.de einbinden. Dazu muss die TRADFRI Fernbedienung wie beschrieben, ganz nah an den ZigBee-Controller gehalten werden. Die TRADFRI App zeigt die einzelnen Schritte:
Ein ZigBee-LED-Controller wird in IKEA TRADFRI eingebunden

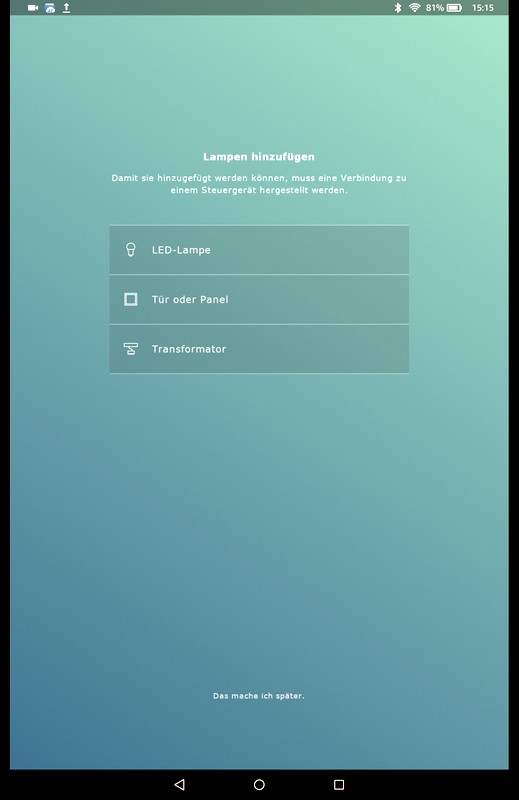

ZigBee Controller in TRADFRI einbinden 1

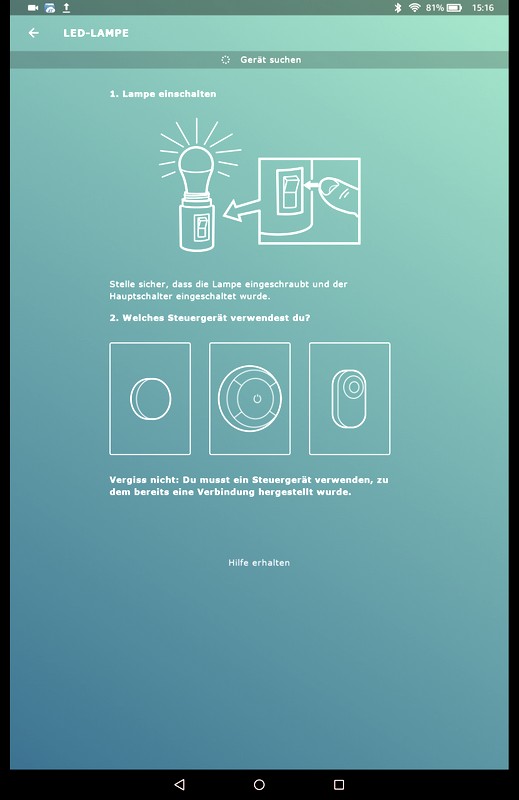

ZigBee Controller in TRADFRI einbinden 2

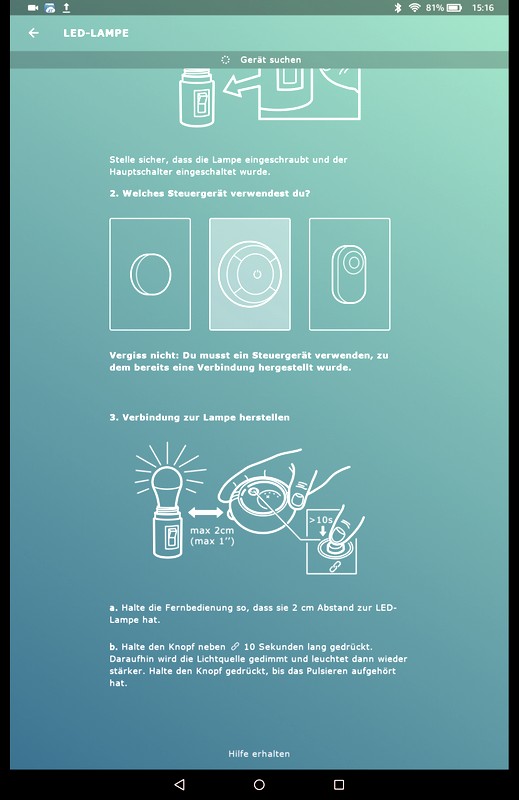

ZigBee Controller in TRADFRI einbinden 3

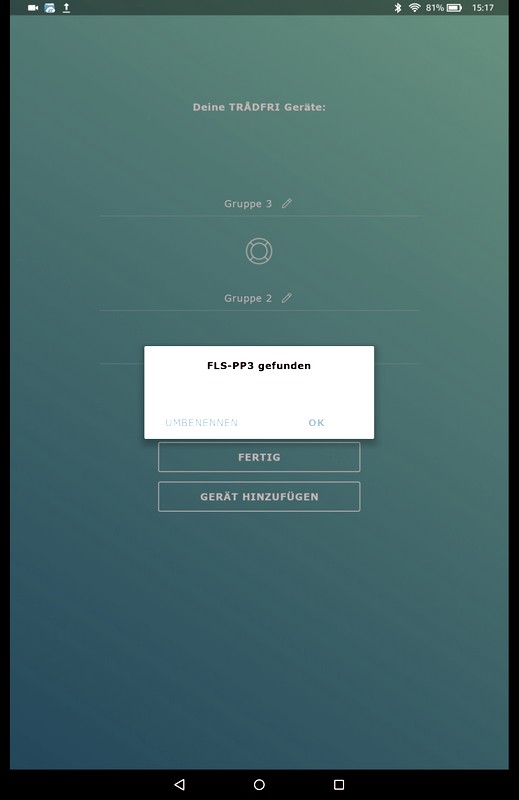

ZigBee Controller in TRADFRI einbinden 4

Legen Sie nun am besten eine GRUPPE innerhalb der TRADFRI-App an, z.B. „Wohnzimmer“ und fügen Sie die neue Leuchte (das ist der LK115-U Controller) hinzu.

Über die TRAFRI App lassen sich nun bereits unser LEDs steuern. Farbwahl, Dimmen und Ein/Aus ist möglich. Bei Bedarf können auch weitere Controller und natürlich andere ZigBee-Komponenten, wie LED-Lampen usw. angelernt werden.

Folgendes Video fasst die wichtigsten Installationsschritte noch einmal kompakt zusammen:



Wir möchten das Ganze aber über Amazon ALEXA steuern.

Dazu müssen wir in der TRADFRI App die Integration in ALEXA durchführen. Dies geschieht in den Einstellung der App unter „Integration“. Dabei wird auch Ihr Amazon Login abgefragt:

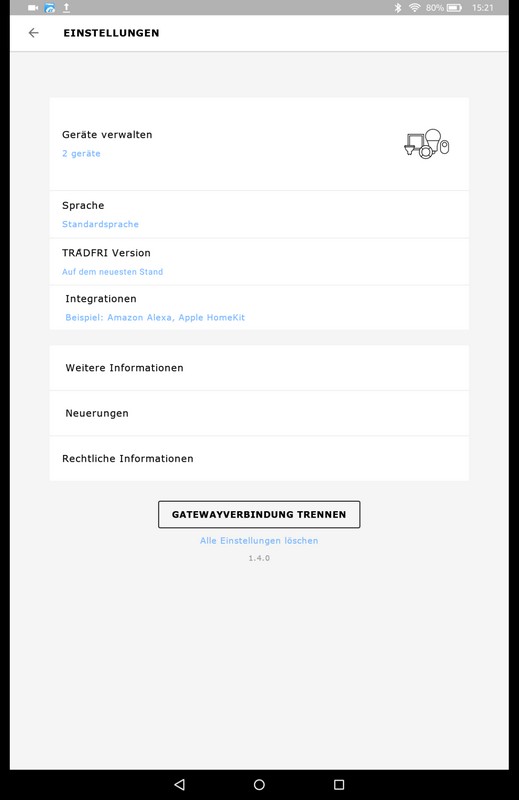

ALEXA Integration bei TRADFRI 1

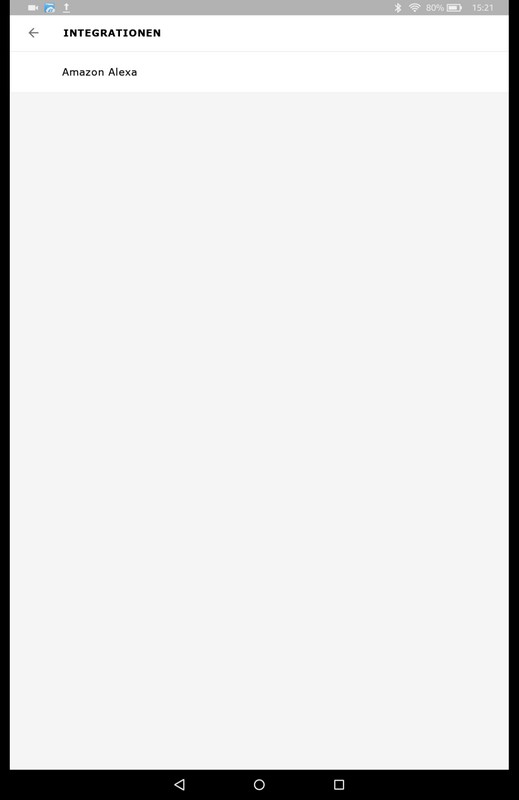

ALEXA Integration bei TRADFRI 2

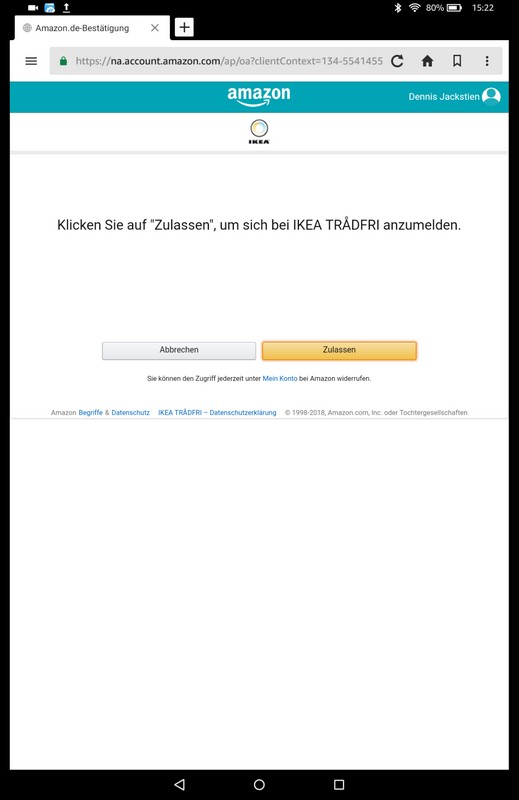

ALEXA Integration bei TRADFRI 3

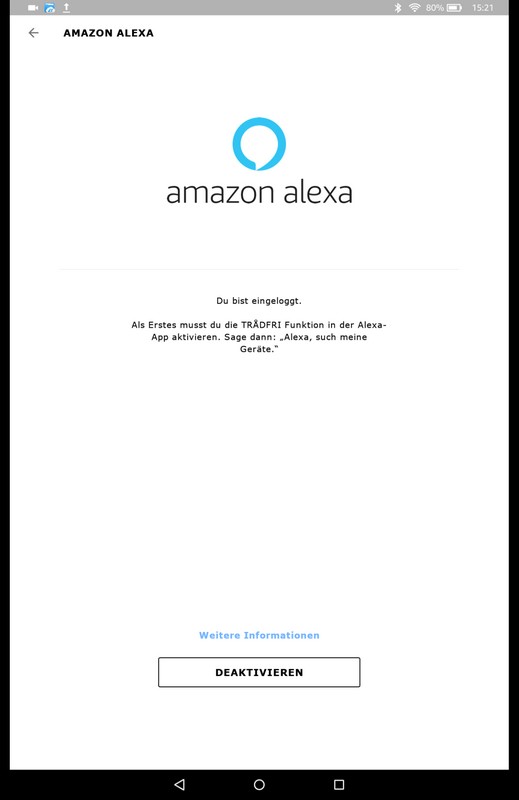

ALEXA Integration bei TRADFRI 4

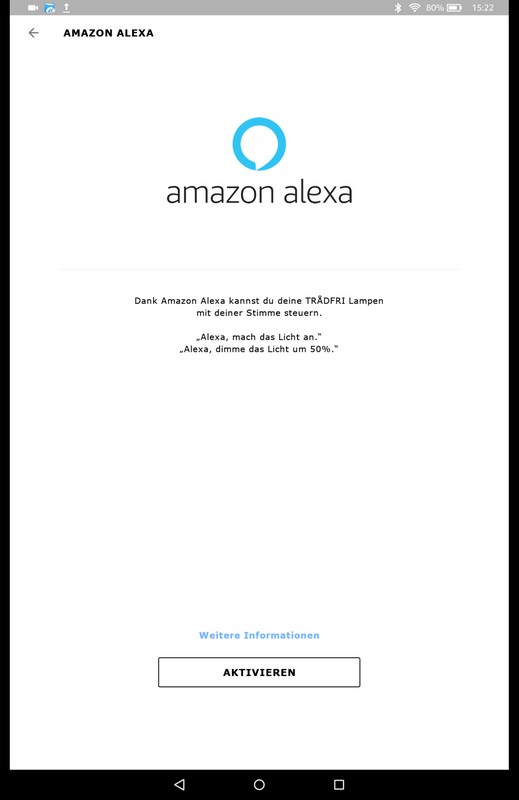

ALEXA Integration bei TRADFRI 5



Zu guter Letzt wollen wir nun noch ALEXA einrichten. Wir nutzen in diesem Beispiel ein FIRE Tablet mit ALEXA App. In der App aktivieren wir unter Skills den Skill für IKEA TRADFRI. Über das Sprachkommando:

Alexa, finde meine Geräte!

sucht ALEXA alle verbundenen ZigBee-Geräte und findet dabei den Controller von DRESDEN ELEKTRONIK. Wir erstellen eine Gruppe, z.B. wieder „Wohnzimmer“ und fügen dort den neu gefundenen Controller hinzu. Ab sofort lässt sich dieser über Sprachbefehle steuern! So sieht das Ganze in der ALEXA-App-Oberfläche aus:

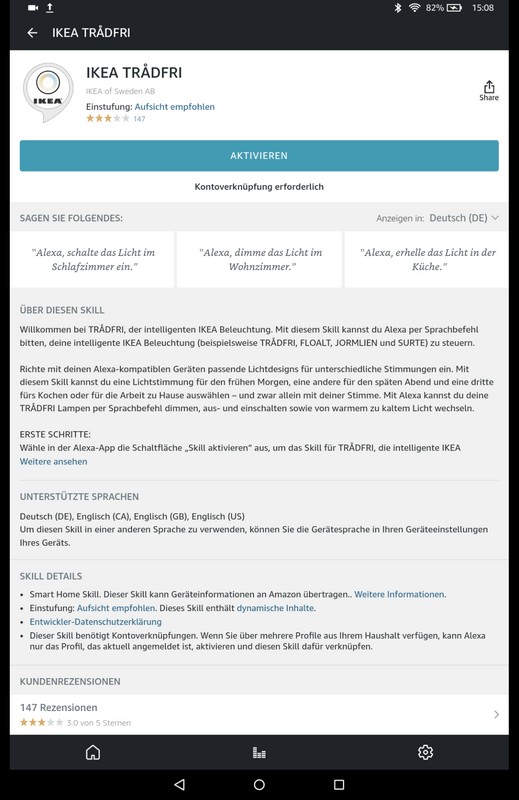

ALEXA Einbindung ZigBee Lichtsteuerung 1

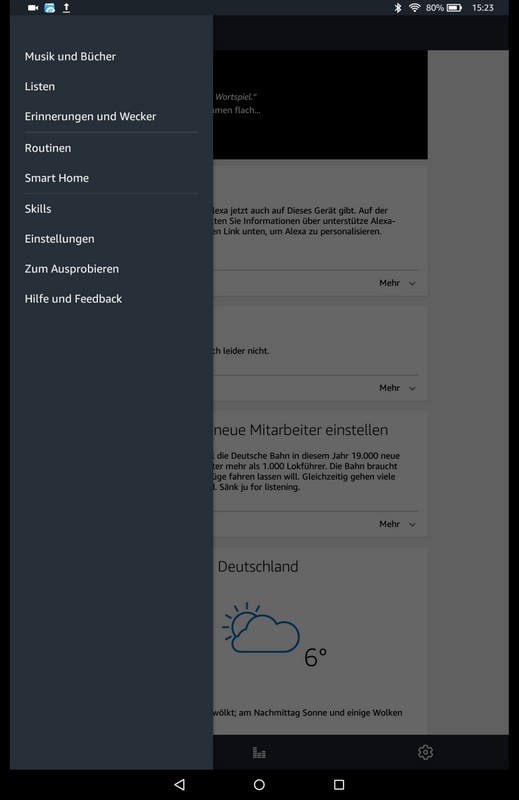

ALEXA Einbindung ZigBee Lichtsteuerung 2
ALEXA Einbindung ZigBee Lichtsteuerung 3

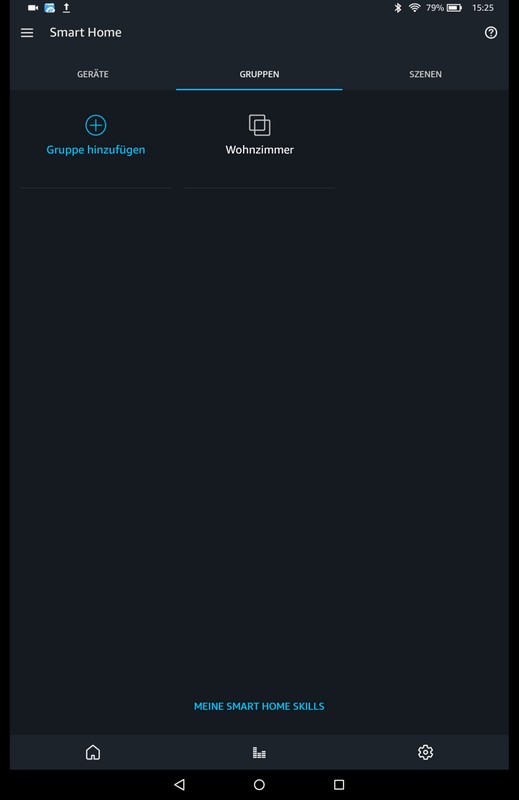

ALEXA Einbindung ZigBee Lichtsteuerung 4

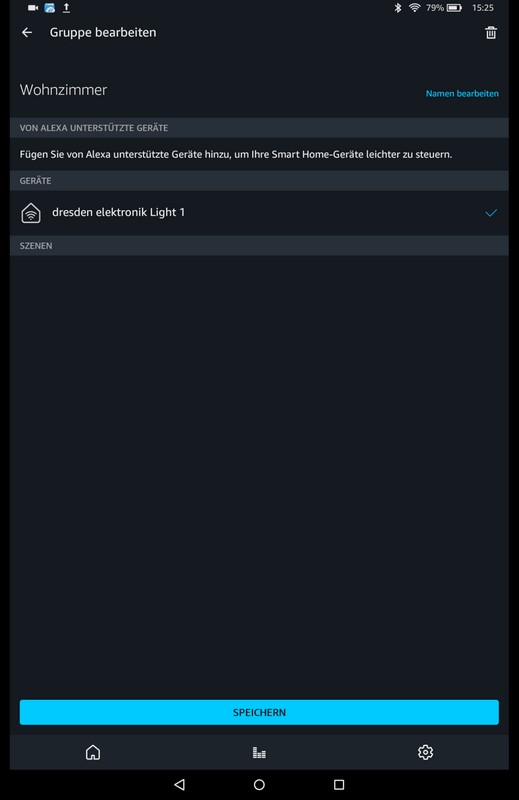

ALEXA Einbindung ZigBee Lichtsteuerung 5

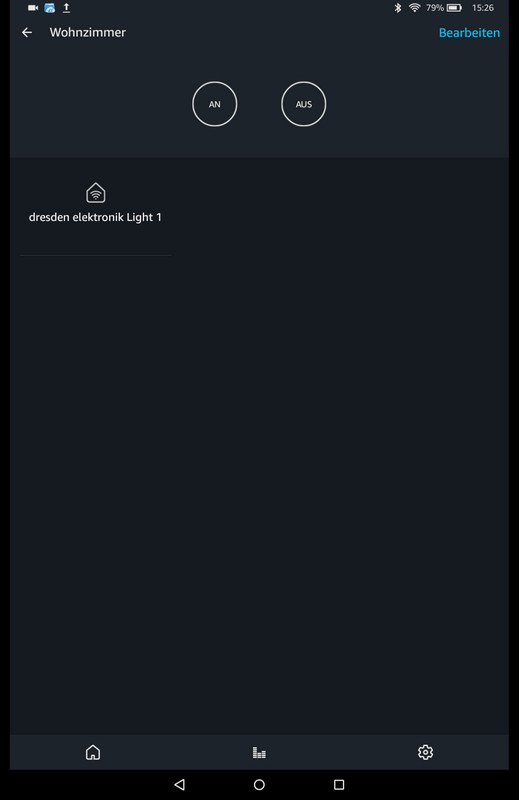

ALEXA Einbindung ZigBee Lichtsteuerung 6



Testen Sie Sprachbefehle wie:

Alexa, schalte das Licht im Wohnzimmer an!

Alexa, mache das Licht im Wohnzimmer dunkler!

Alexa, stelle das Licht im Wohnzimmer auf 100%!

usw.



ALEXA Steuerung über PHILIPS HUE

Bei PHILIPS HUE ist die Integration in ALEXA ganz ähnlich. Es entfällt aber entgegen IKEA TRADFRI hier das Anlernen über eine separate Fernbedienung. In sofern ist die Integration über PHILIPS HUE noch ein wenig leichter.

Das Herz von PHILIPS HUE ist ebenfalls das GATEWAY, dass Sie in Ihr heimisches Netzwerk (LAN) einbinden. Das GATEWAY ist eine kleine Box, die i.d.R. die Kommandos Ihres Smartphones (PHILIPS HUE App) empfängt und dann über Funk alle Lichtkomponenten steuert. PHILIPS bietet selbst diverse LED-Lampen und Leuchten, die sich dann alle komfortabel über App fernsteuern lassen. Alternativ zur App-Steuerung gibt es auch HUE Fernbedienungen und Wandsteuerungen.

Neben diesen Steuer-Optionen funktioniert aber mittlerweile auch die Sprachsteuerung, denn das GATEWAY von PHILIPS HUE lässt sich problemlos mit ALEXA ansprechen und natürlich gibt es auch entsprechende ALEXA SKILLS.

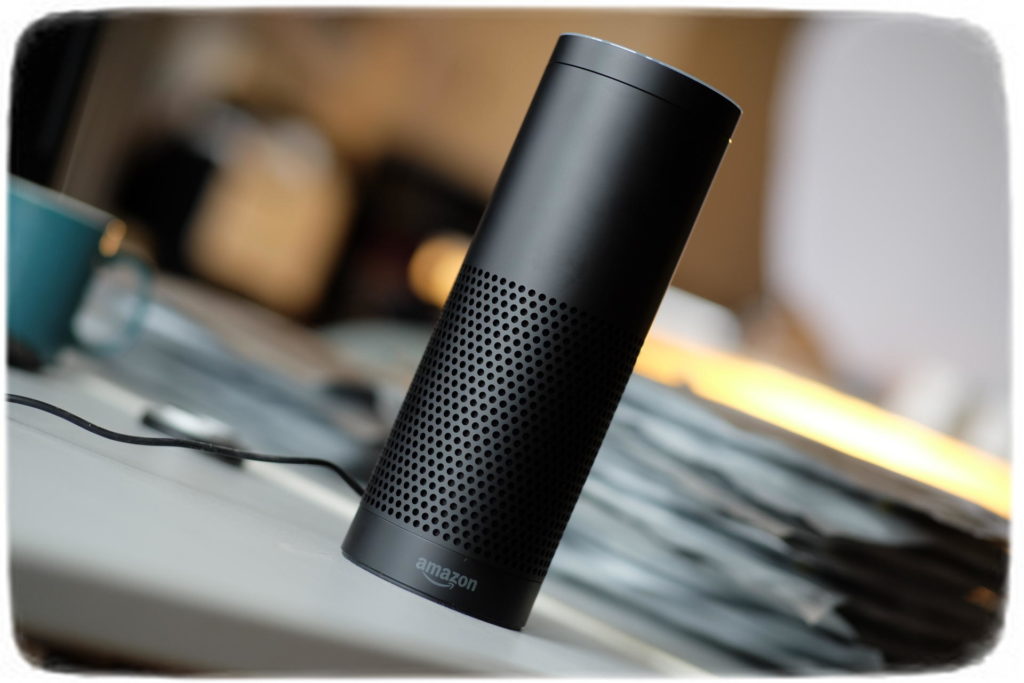

LED Beleuchtung mit Amazon Alexa Echo Plus steuern



Der große Vorteil für den Anwender ist, dass alle diese Systeme, egal ob PHILIPS HUE, OSRAM LIGHTIFY oder IKEA TRADFRI auf dem Funk-Standard „ZigBee“ basieren. So ist es möglich, verschiedene ZigBee-Komponenten miteinander zu verbinden und auch auf die, meist günstigeren Modelle von Drittherstellern zurück zu greifen!

Es wird also nur ein passendes GATEWAY benötigt (HUE, TRADFRI oder LIGHTIFY z.B.) und danach können Sie beliebige ZigBee-Komponenten auch von anderen Herstellern wählen, sofern diese sich auch klar an den ZigBee-Standard halten.

Folgendes Video zeigt die Integration einen LK115-U ZigBee Controllers in PHILIPS HUE:



Ergänzung:

Mit dem ECHO PLUS, dem ECHO 4 oder dem ECHO SHOW 2 von AMAZON können Sie über ALEXA jetzt auch direkt ZigBee-Komponenten, wie den LK115-U LED-Controller von LED-Studien.de ansteuern. Sie benötigen hier kein GATEWAY mehr!

Folgendes Video zeigt, wie das funktioniert.
